Re: RE: Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja tm » 08 Joulu 2019, 12:06

jooseha kirjoitti:Eikös tuollaisen yhteensuuntaan kaarevan muodon saisi helpommin levystä :roll:
Kyseessä olikin yksinkertaistettu koekappale, koriin tulee myös kaksoiskaarevia muotoja... Yhteen suuntaan kaarevat ja suorat pinnat on vieläkin aikomus tehdä levytavarasta.

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 3013
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki, Etelä-Suomi
Viesti:

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja janx » 08 Joulu 2019, 17:37

Mahe kirjoitti:PLA ei kai siliä asetonilla, ABS kylläkin. PLA:lle pitäis vissiin olla jotain kovempaa myrkkyä. Idean on siis riiputtaa tulosteita liuotinhöyryssä niin kauan että pinta pehmiää ja siliää. Ilmeisesti hillitty lämpökäsittely parantaa joidenkin materiaalien kestävyyttä ja poistaa tulostusprosessista ääneitä jännityksiä vaikkei pinnan sileyteen vaikutakaan.

Hyvin siliää asetonilla. Upottaa kokonaan asetoniin noin 4:00 kohdalla. https://www.youtube.com/watch?v=HEnz8CWxyjc
"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx-
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)

jori
Pistosuojattu sisällöntuottaja
Viestit: 11434
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja jori » 08 Joulu 2019, 20:06

Kuva
Tämä on hieno idea. Laakerit saa helposti vaihdettua, eikä niiden tarvitse olla ylisuuret. Mielenkiinnolla seuraan, millainen tästä tulee.
Lopultakin tarvittaisiin tuo keski-zeta, jonka keskiosa voisi mainiosti olla myös kokonaan, tai pääosin hiilikuitua. Kun vaihtaa aihiokampien paikat keskenään, niin että reunimmaiset palat lähtevät irti, purkaminen poljinlaakereiden laittoa ja vaihtoa varten onnistuu kyllä, vaikka keski-zeta on yhtenäinen.
Onko tuo kampiakselin pituus riittävä. Mahtuuko siihen kenkä väliin. Onko noita spoorattuja kampiakseleita pidempiä?
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
Mahe
Treenaileva sisällöntuottaja
Viestit: 879
Liittynyt: 12 Syys 2008, 08:08

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja Mahe » 08 Joulu 2019, 21:09

janx kirjoitti:
Mahe kirjoitti:PLA ei kai siliä asetonilla, ABS kylläkin. PLA:lle pitäis vissiin olla jotain kovempaa myrkkyä. Idean on siis riiputtaa tulosteita liuotinhöyryssä niin kauan että pinta pehmiää ja siliää. Ilmeisesti hillitty lämpökäsittely parantaa joidenkin materiaalien kestävyyttä ja poistaa tulostusprosessista ääneitä jännityksiä vaikkei pinnan sileyteen vaikutakaan.

Hyvin siliää asetonilla. Upottaa kokonaan asetoniin noin 4:00 kohdalla. https://www.youtube.com/watch?v=HEnz8CWxyjc


Kun lukee vähän ton videon kommentteja, kyse on jostain tietystä PLA-sekoitefilamentista joka ilmeisesti siliää sen takia että asetoni vaikuttaa siihen sekoitemateriaaliin. 3D-printtaukseen liittyviä sivuja kun selailee niin aika yksimielistä on sen suhteen että asetoni ei liuota PLAta ainakaan riittävästi että tuota siliämisefektiä saisi aikaan.

Sen verran pitää laittaa disclaimeria että en ole itse kokeillut mitää liuotinkikkoja.
Markus Heikkilä

Avatar
tm
Pistosuojattu sisällöntuottaja
Viestit: 3407
Liittynyt: 05 Loka 2007, 03:00
Paikkakunta: Nokia

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja tm » 08 Joulu 2019, 21:28

jori kirjoitti:...Onko tuo kampiakselin pituus riittävä. Mahtuuko siihen kenkä väliin. Onko noita spoorattuja kampiakseleita pidempiä?...

Kuten tuolla aiemmin kirjoittelin, niin akselin pituus on siinä ja tässä, että mahtuuko omat kengät väliin...
Selviää kunhan saan polkimet paikoilleen.

Läskipyörissä on leveämmät keskiöt, ja niihinkin löytyy spoorattuja kampisettejä. Ei tosin tietääkseni Shimanolta, eikä ainakaan 26 euron hintaan... Jos haluaa enempi askartella, niin voisihan keski-zetan päissä käyttää jotain ihan muutakin muotosulkeista liitosta kuin mitä noissa kammissa on. Homma vaan voi muuttua samalla työläämmäksi...

Avatar
kemppes
Sisällöntuottajakokelas
Viestit: 222
Liittynyt: 15 Elo 2016, 09:57
Paikkakunta: Kerava

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja kemppes » 09 Joulu 2019, 12:21

Tuo korin osien tulostustekniikka näyttää todella hienolta, menee kyllä täysin yli ymmärrykseni. Mitenkähän kallis tuollainen masiina on, no eipä siitä ole hyötyä kun ja jos ei osaa piirtää tulostettavaa kohdetta...
Itse käyttäisin tuota muotin tekemiseen, voisi kiinnittää useita tulostuskappaleita toisiinsa ja sen jälkeen laminoisi yhtenäisen koripaneelin. Laminointi on kuitenkin aika helppo juttu ja pintakäsittelykään ei sen jälkeen ei ole mahdoton...
Mielenkiintoinen projekti !

Avatar
tm
Pistosuojattu sisällöntuottaja
Viestit: 3407
Liittynyt: 05 Loka 2007, 03:00
Paikkakunta: Nokia

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja tm » 10 Joulu 2019, 01:09

kemppes kirjoitti:Tuo korin osien tulostustekniikka näyttää todella hienolta, menee kyllä täysin yli ymmärrykseni. Mitenkähän kallis tuollainen masiina on, no eipä siitä ole hyötyä kun ja jos ei osaa piirtää tulostettavaa kohdetta...

Tuon kokoiseksi tulostimeksi ei pahan hintainen, muttei toki ilmainenkaan (680 €):
https://www.creality3dshop.eu/collectio ... x500x500mm
kemppes kirjoitti:...Itse käyttäisin tuota muotin tekemiseen, voisi kiinnittää useita tulostuskappaleita toisiinsa ja sen jälkeen laminoisi yhtenäisen koripaneelin. Laminointi on kuitenkin aika helppo juttu ja pintakäsittelykään ei sen jälkeen ei ole mahdoton...

Tuo on plään bee, jos suora lopputuotteen tulostus ei ota onnistuakseen riittävän hyvin.
kemppes kirjoitti:...Mielenkiintoinen projekti !

Kiitos! Pysy kuulolla... :wink: .

Avatar
tm
Pistosuojattu sisällöntuottaja
Viestit: 3407
Liittynyt: 05 Loka 2007, 03:00
Paikkakunta: Nokia

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja tm » 16 Joulu 2019, 01:27

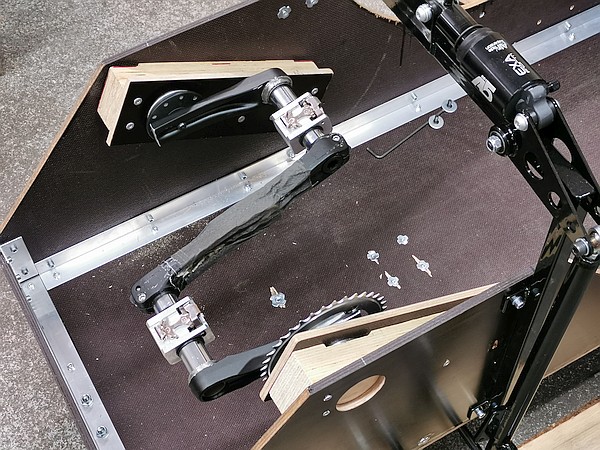

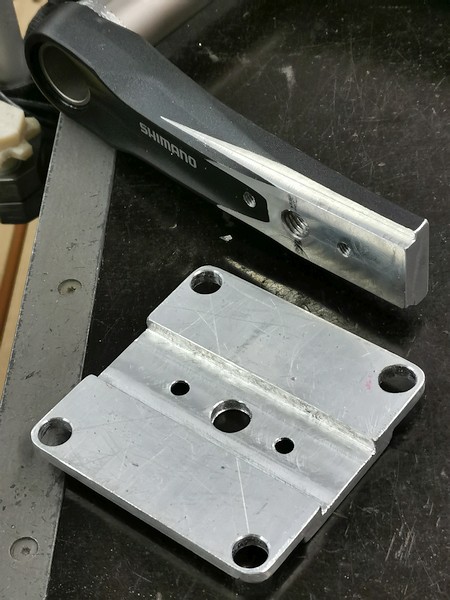

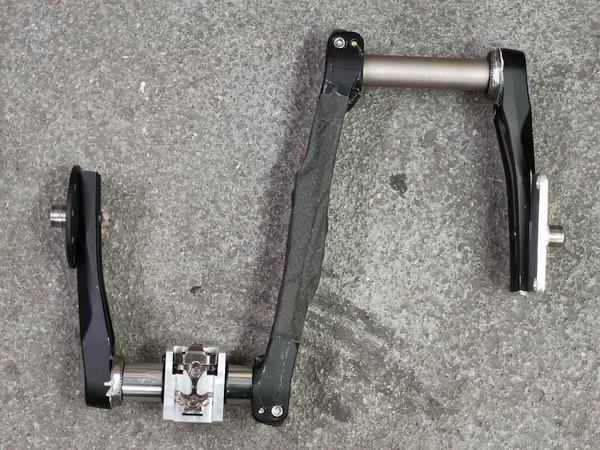

Kammet vähän edistyneet sitten viime postauksen.

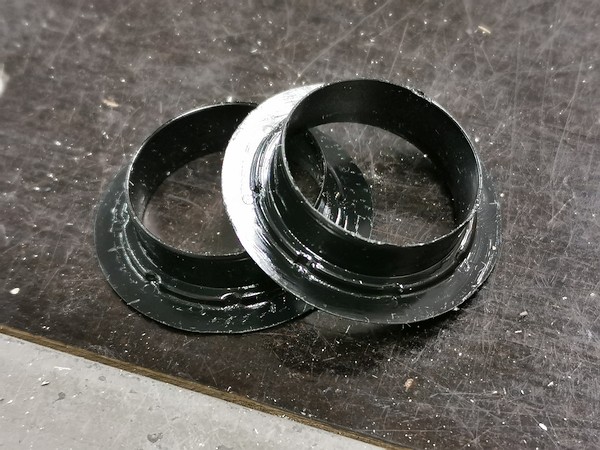

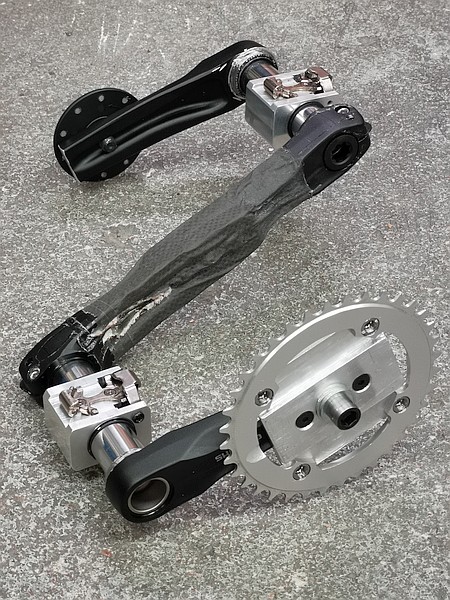

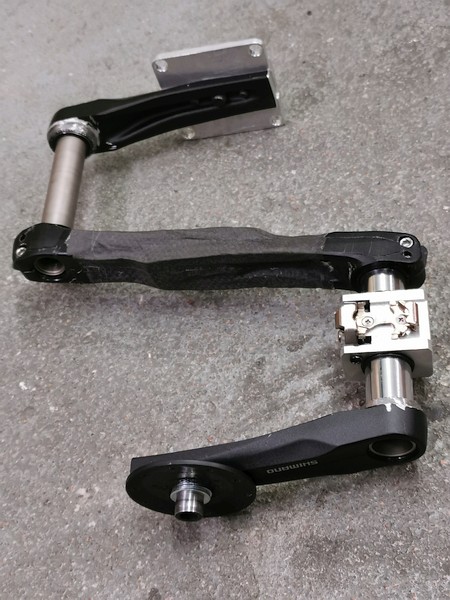

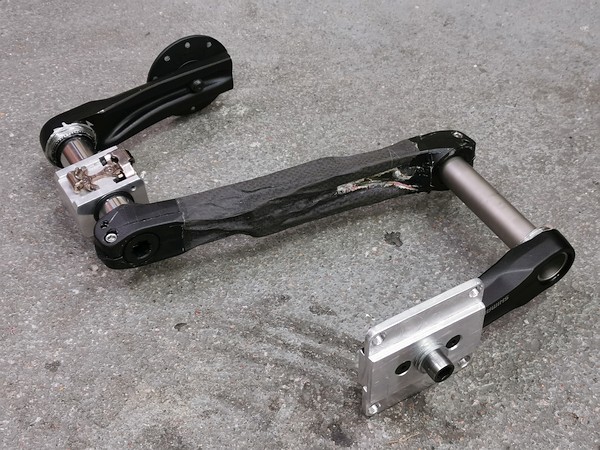

Holkit polkimen laakereiden ja akselin väliin otin yhdestä varalla olleesta keskiölaakerisetistä = helpoin ratkaisu. Toiseen polkimeen tarvii haalia vastaavat vielä jostain.

Talvifillarointikengän ja kampien väliin jäi vain muutama milli tilaa, kun polkimessa oli kiinni pelkkä kenkä ilman jalkaa... Katsotaan miten käy oikeasti polkiessa.






Avatar
tm
Pistosuojattu sisällöntuottaja
Viestit: 3407
Liittynyt: 05 Loka 2007, 03:00
Paikkakunta: Nokia

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja tm » 23 Joulu 2019, 23:28

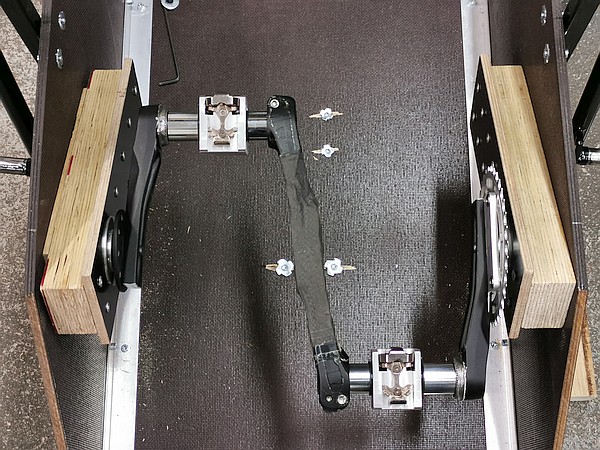

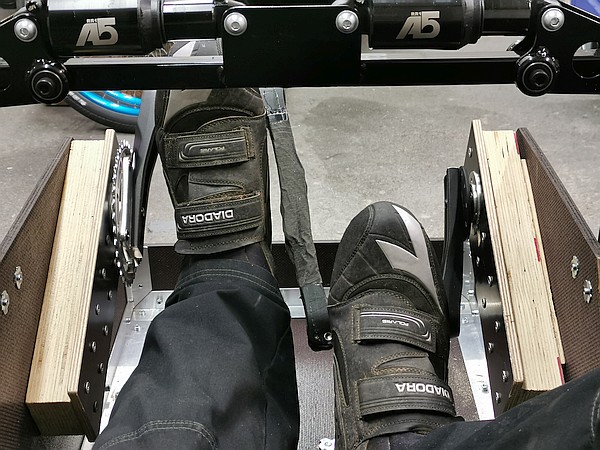

Sain kammet kiinni runkoon, 5 cm piti laittaa "täytettä" väliin molemmin puolin.
Kevyemmät talvikengät mahtuivat ainakin pyörimään kampien välissä, niukin naukin.

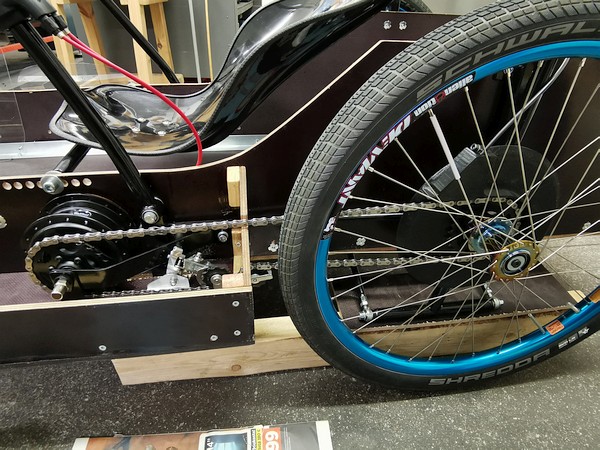

Etummaisen ketjun ketjulinja muuttui nyt vinoksi.
Onneksi ketjupyörien välimatka on aika iso -> ketjulinja ei välttämättä tule mahdottomaksi, kaukana kuitenkin optimaalisesta...

Vaihtoehtona mietin laittaa kammet toiseen laitaan, jolloin ketjulinja säilyisi samana kuin ennen.
Huomaisikohan kuski 5 senttiä suorasta linjasta sivussa olevat polkimet? Alkaisiko vino asento tuntua jaloissa/lonkissa?





Avatar
jooseha
Pistosuojattu sisällöntuottaja
Viestit: 4497
Liittynyt: 09 Kesä 2009, 22:43

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja jooseha » 24 Joulu 2019, 00:53

Tässä tapauksessa asia olisi arvailun sijaan helppo kokeilla. Muutaman ruuvin irrottamalla palikan siirtää toiselle puolen kampiakselia :wink:
Mutta ei olisi ensimmäinen kerta, kun vinous aiheutta vaivoja.

jori
Pistosuojattu sisällöntuottaja
Viestit: 11434
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja jori » 24 Joulu 2019, 12:17

Älä siirtele. Joudut kuitenkin myöhemmin muuttamaan kampen sisäzetan loivemmaksi, jotta saat jalat kauemmas toisistaan.
Kuva
Kokeile ensin tuolla setupilla ja vinolla ketjulla, niin huomaat, että Q-factori on liian pieni. Sitten teet kampiakselin niin päin, että kiinteän puolen kammet ovat sisäzetassa ja irrotettavat ulkopuolella. Samalla tuohon tulee luonnostaan lisää kenkätilaa.

Joka tapauksessa hienoa pioneerityötä kampiakselirakenteen kehityskaarella.

Hyvää Joulua!
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
tm
Pistosuojattu sisällöntuottaja
Viestit: 3407
Liittynyt: 05 Loka 2007, 03:00
Paikkakunta: Nokia

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja tm » 24 Joulu 2019, 23:11

Hyvää Joulua sinullekin, Jori!
Ja myös kaikille muille foorumilaisille :D !

Taidan tosiaan jättää tuon noin, tässä vaiheessa.
Katsotaan miltä tuntuu, ja muutetaan myöhemmin tarpeen ja fiiliksen mukaan.
En ole kyllä vielä vakuuttunut tuon leveän Q-factorin autuudesta, ehkä se selviää lähiaikoina.

Avatar
tm
Pistosuojattu sisällöntuottaja
Viestit: 3407
Liittynyt: 05 Loka 2007, 03:00
Paikkakunta: Nokia

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja tm » 28 Joulu 2019, 20:17

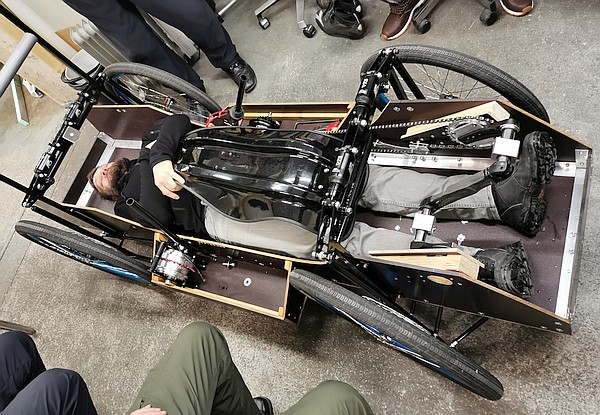

RRF:n vuosikokouksessa (viewtopic.php?f=28&p=135169#p135169) 1CV todettiin monikäyttöiseksi: toimisi auttavasti retkisänkynä (kunhan nukkuja ei ole liian iso), ja sitten joskus myöhemmin myös viimeisenä leposijana... :) .


Avatar
tm
Pistosuojattu sisällöntuottaja
Viestit: 3407
Liittynyt: 05 Loka 2007, 03:00
Paikkakunta: Nokia

Re: 4-pyöräinen Teppoën 1CV

ViestiKirjoittaja tm » 03 Tammi 2020, 00:35

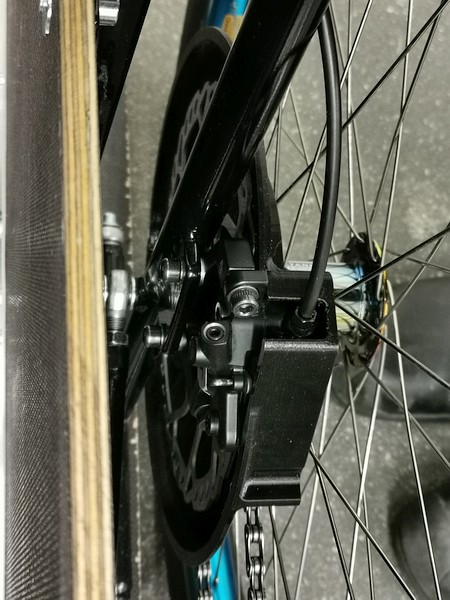

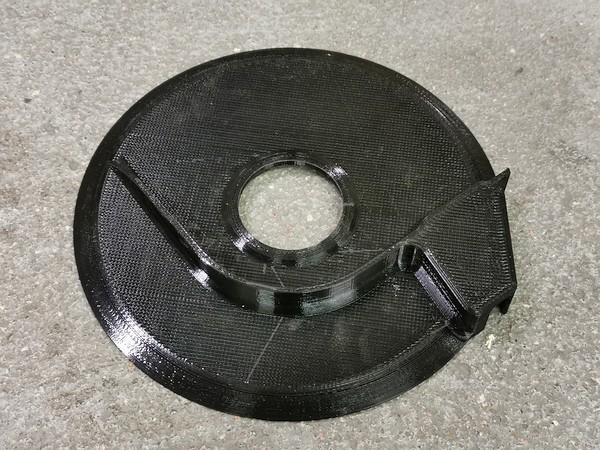

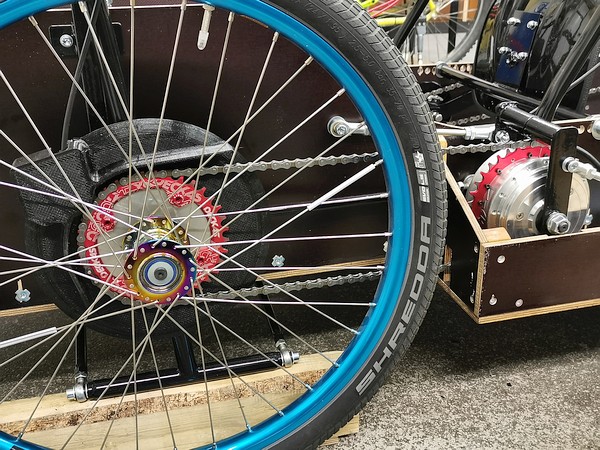

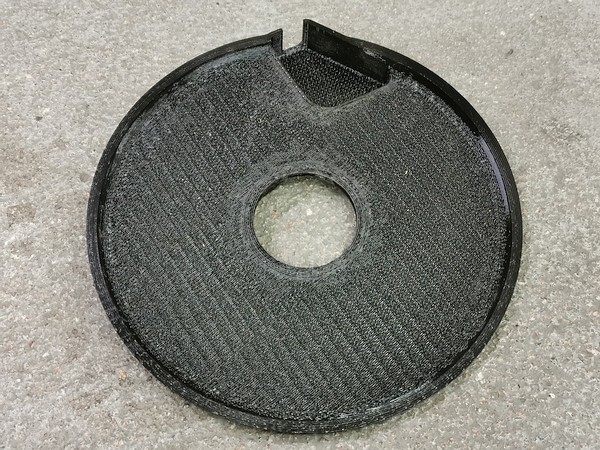

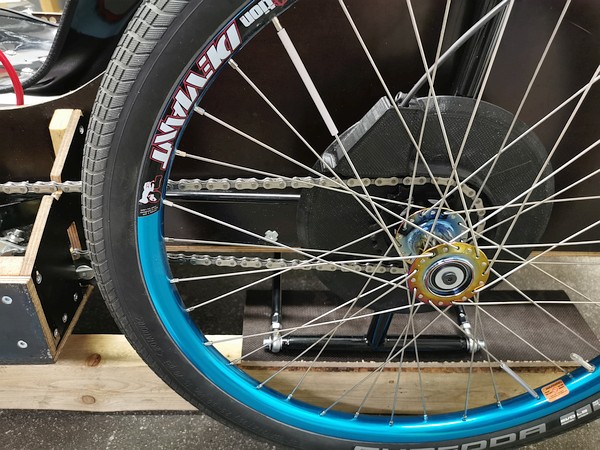

Yhden epäonnistuneen kokeilukappaleen jälkeen sain tulosteltua käyttökelpoisen oloiset suojalevyt takajarruille. Näiden tarkoituksena siis estää ketjun voiteluaineen kulkeutuminen jarrulevyille ja -paloille. Vähän hinkaavat ketjupyörään/jarrulevyyn näin tuoreeltaan, mutta eivätköhän ne siitä käytössä kulu...






Viimeksi muokannut tm, 03 Tammi 2020, 00:50. Yhteensä muokattu 1 kertaa.
