Re: täysjousitettu (lähes) tadpole trike hiilikuituputkesta

ViestiKirjoittaja janx » 05 Loka 2018, 22:21

Hieno ja kiinnostava projekti. On hauska nähdä jonkun tekevän ja toteuttavan omassa päässä pyörineitä visioita. Ehkä joku sama aivoaaltotaajuus? Jos joku mode kääntäis noi kuvat, tulee niskat kipeeksi. 8)
"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx-
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)

Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 4026
Liittynyt: 27 Maalis 2014, 10:19
Paikkakunta: Oulu

Re: täysjousitettu (lähes) tadpole trike hiilikuituputkesta

ViestiKirjoittaja Vilijami » 06 Loka 2018, 11:48

janx kirjoitti: Jos joku mode kääntäis noi kuvat, tulee niskat kipeeksi.

Mielestäni ne näkyy ihan oikein? Lattia alapuolella ja silleen?

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 2410
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Helsinki
Viesti:

Re: täysjousitettu (lähes) tadpole trike hiilikuituputkesta

ViestiKirjoittaja janx » 07 Loka 2018, 00:12

Vilijami kirjoitti:
janx kirjoitti: Jos joku mode kääntäis noi kuvat, tulee niskat kipeeksi.

Mielestäni ne näkyy ihan oikein? Lattia alapuolella ja silleen?

Ei ainakaan mun ruudulla. :o
Lisätty: Koneelle ladattuna näkyy oikein ilman kääntämistä. :o

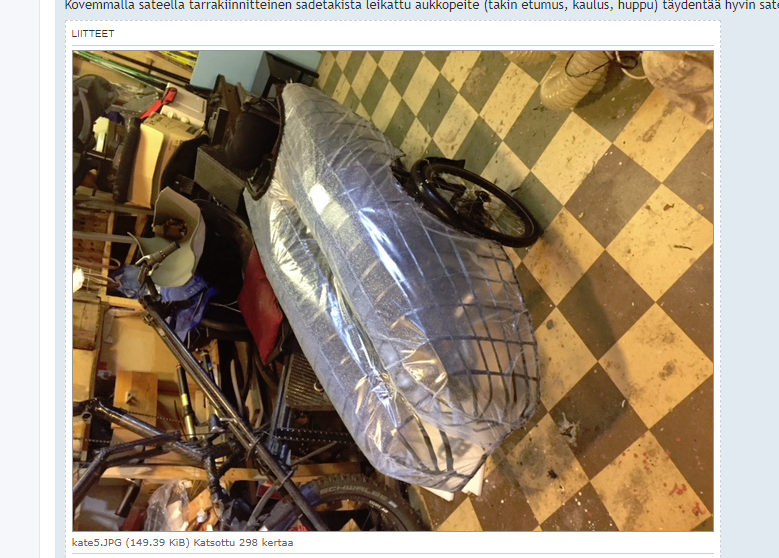

Kuva kallellaan.PNG
Kuva kallellaan.PNG (839.84 KiB) Katsottu 2642 kertaa
"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx-
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)

Avatar
kemppes
Viestit: 187
Liittynyt: 15 Elo 2016, 09:57

Re: täysjousitettu (lähes) tadpole trike hiilikuituputkesta

ViestiKirjoittaja kemppes » 01 Marras 2018, 12:34

Projekti on edelleen kesken, olen miettinyt miten vielä pitäisi muuttaa katteen rakennetta ennen lopullista pinnoitusta.

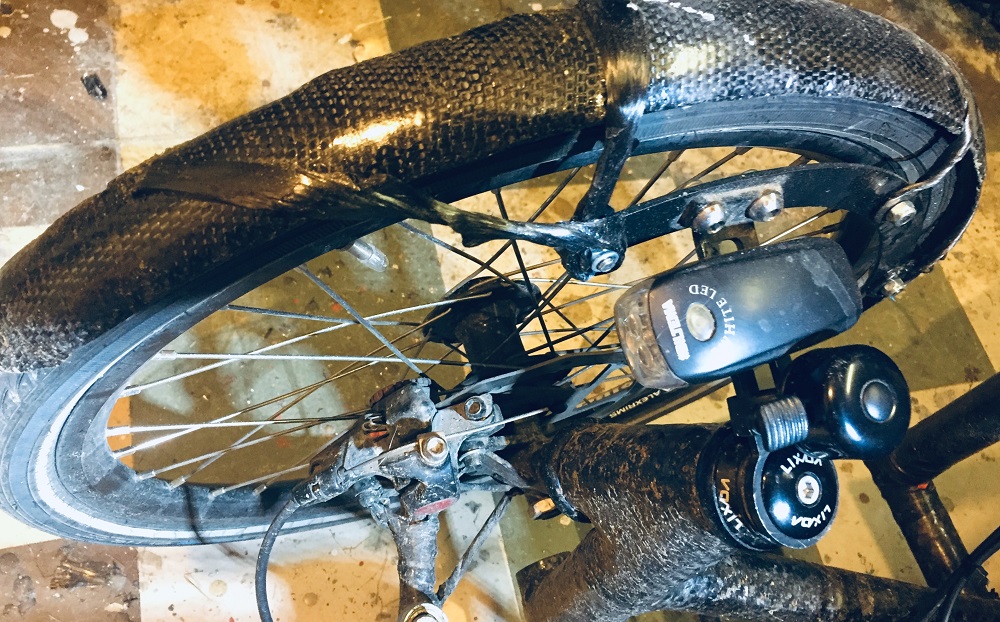

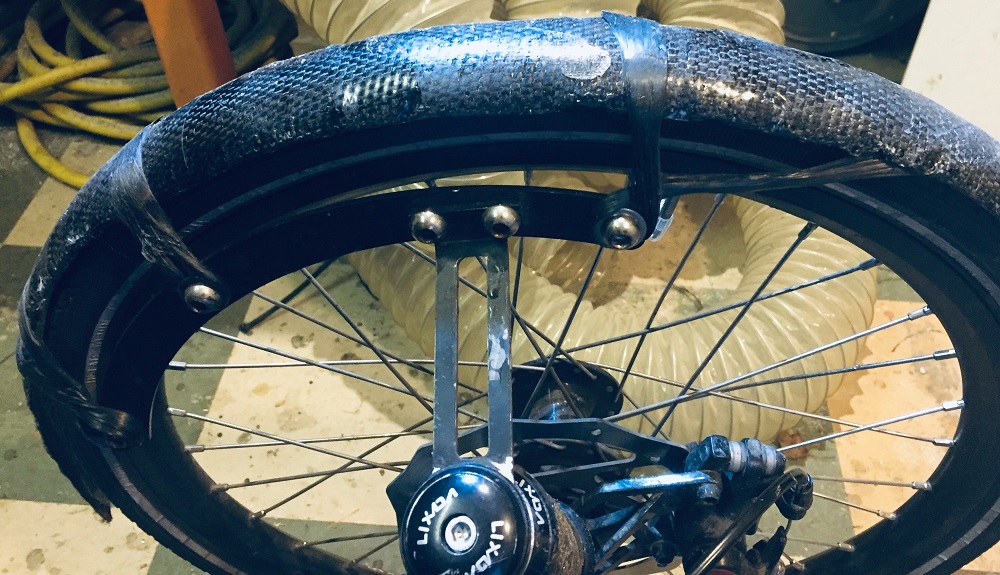

Lokasuojat ei kestäneet etupyörissä, lokarit on kiinni ohjausakselissa ja jousituksen nopeat liikkeet ravisti kiinnitysraudan poikki, rämisi jne... Hitsailin sen kiinnikkeen kasaan ja pähkäilin että kevyemmät lokasuojat olisi paremmat. Kun jemmassa oli putkille tarkoitettua solumuovieristettä, leikkasin eristeen halki ja laitoin renkaan päälle. Irrotusmuovi ja sitten laminoin 5 cm leveää hiilikuitunauhaa kaksi kerrosta ja yhden polyesterikangasta, irrotusmuovi ja teippiä. No, jkv pientä aaltoilua laitoihin jäi ja pitäisi vielä siistiä jäljet yhdellä kerroksella kangasta hioa ja paklata. Kiinnitin sen sitten lokasuojan kolminkertaisella hiilikuitunauhalla lokarin kiinnikkeeseen. Tuli kevyt ja jäykkä, ei enää pidä ääntä. Hirveän näköinen kötöstys...
Tästä on se lisähyöty että lokasuoja on lähellä rengasta ja nyt voin tarkemmin muokata tuon katteen ja lokasuojan rajan, siinä on pakko huomioida vielä jousituksen liike. Alkuperäinen muotti ei ollut tässä suhteessa riittävän tarkka. Katteen pinnoitusmateriaalia en vieläkään ole saanut valituksi, olen selvitellyt noita vinkkejä.
Liitteet

Avatar
kemppes
Viestit: 187
Liittynyt: 15 Elo 2016, 09:57

Re: täysjousitettu tadpole trike taka-alakate

ViestiKirjoittaja kemppes » 02 Joulu 2019, 17:16

Pyörä on toiminut mainiosti ja ajelin mm kilometrikisan lenkit tällä. Mitään uutta ongelmaa ei ole paljastunut ja on pyörä toiminut täysin luotettavasti.

Päätin syksyn kelien innoittamana jatkaa tuota kateprojektia. Sadepäivinä ei ole viitsinyt lähteä lenkille.
Päätin että teen (yritän tehdä) etuakselin takaa pyörän alta alkavan katteen kattamaan pyörän koko takaosan. Menetelmänä käytän veneenrakennusta muistuttavaa tekniikkaa jossa ensin tehdään kaaret ja niiden yli laitetaan riittävä määrä pitkittäisia kaarevia "lautoja".

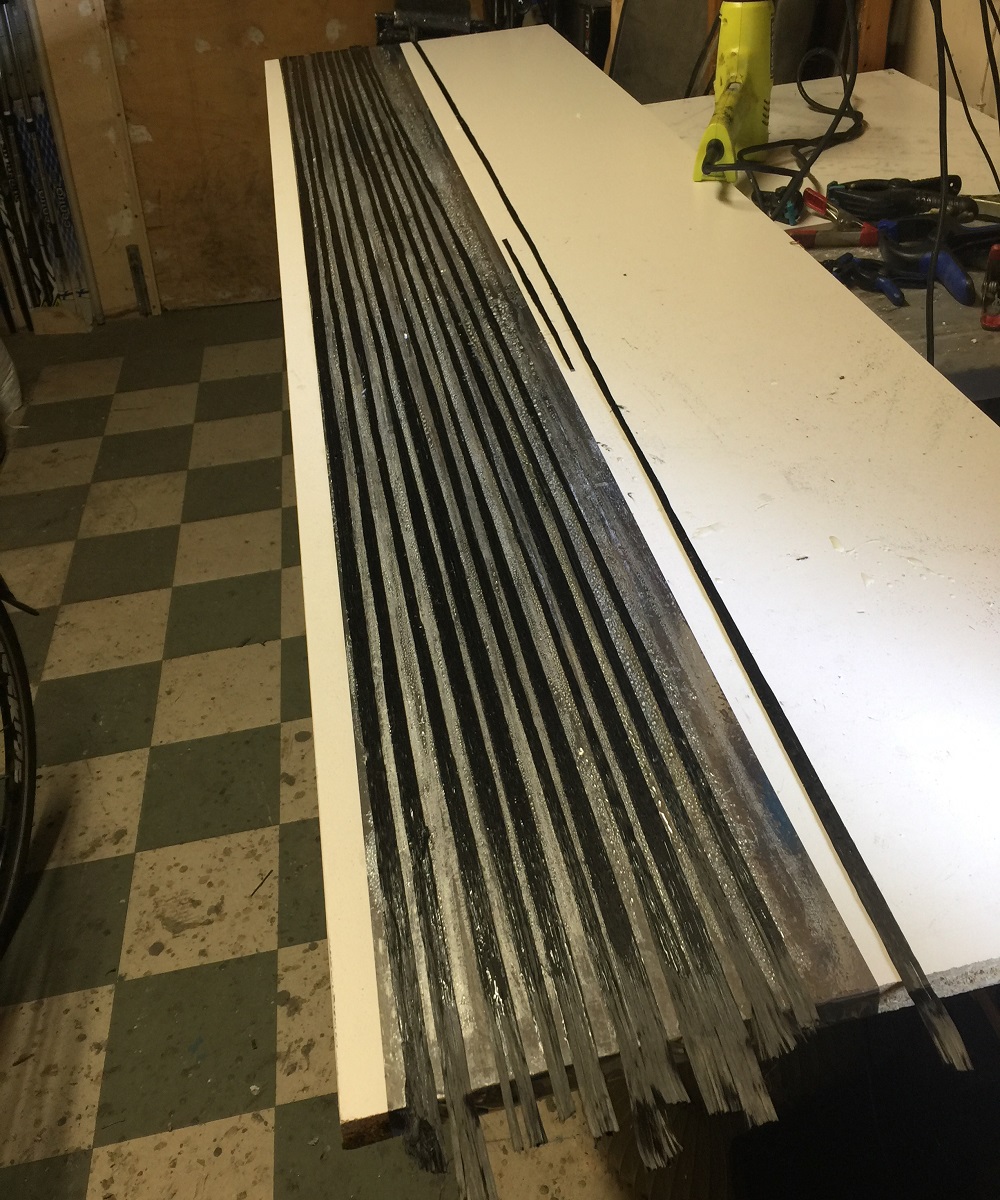

Nuo laudan virkaa toimittavat liuskat ovat 12 mm leveää n 0,2 mm paksua hiilikuitunauhaa joita teen kerralla isomman määrän. Osa on kaksikerroksisia eli jäykempiä, osan tein yksikerroksisina. No, toimiiko tuo sen näkee työn edetessä.

Eli laitoin valkean kaksi metriä pitkän lastulevevyn päälle teippiä jotta liima ei tartu alustaan kiinni. Telasin teippin päälle epoksia ja vedin siihen tuota nauhaa. Kiinnitin nauhat päistään teipillä. Tämän jälkeen telasin nauhan yläpintaankin epoksia. Kuivuttauaan olivat sopivan jäykän tuntuisia.

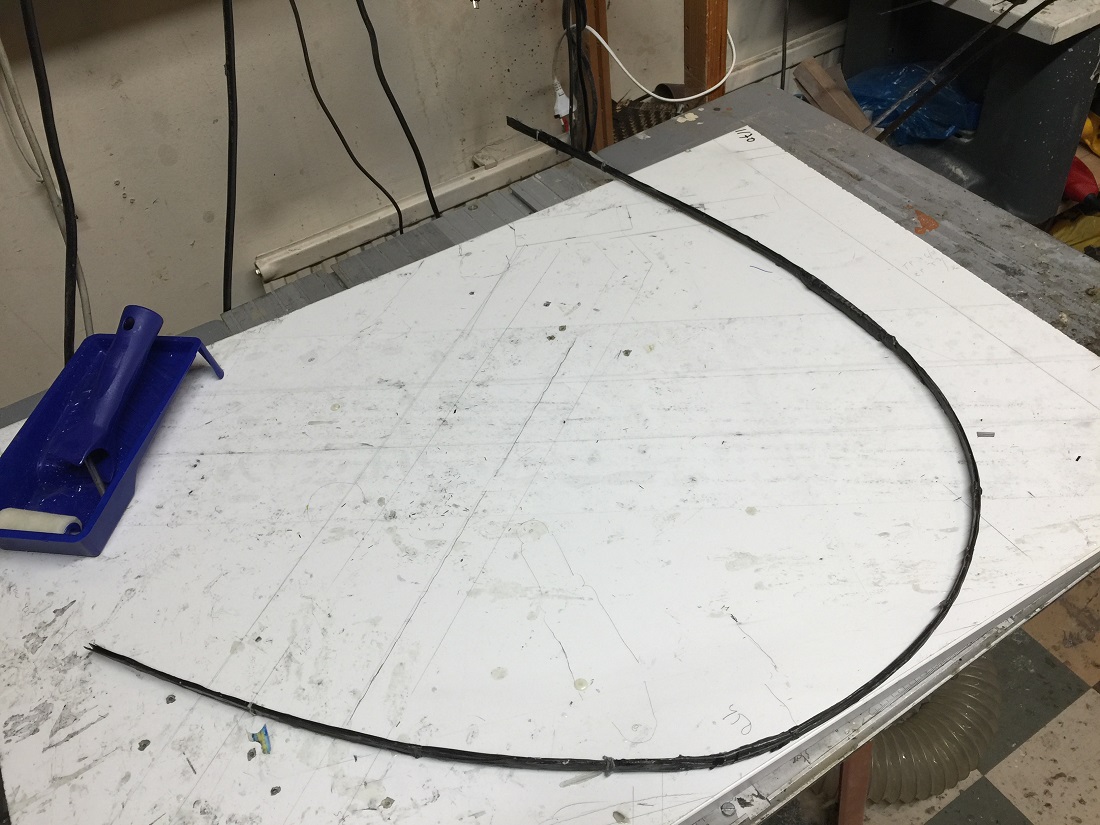

Kaaret tein niin että pyörä itse oli mallina. Erilaisilla tuilla runkoon ja vetolangoilla noista liuskoista mallailin sopivat kaaret. Kaari jämäytettiin kiinteäksi laminoimalla pintaan lisaa 3 kerrosta märkää epoksilankaa. Toinen vaihtoehto jota kokeilin oli laittaa kaksi tai kolme liuskaa päälekkäin ja liimata ne kiinni. Epoksi mitä käytin oli niin tahmeaa että edellämainittu konsti oli helpompi. Kaaria tuli yhteensä viis joista takimaiset olivat ympyrämäisiä.

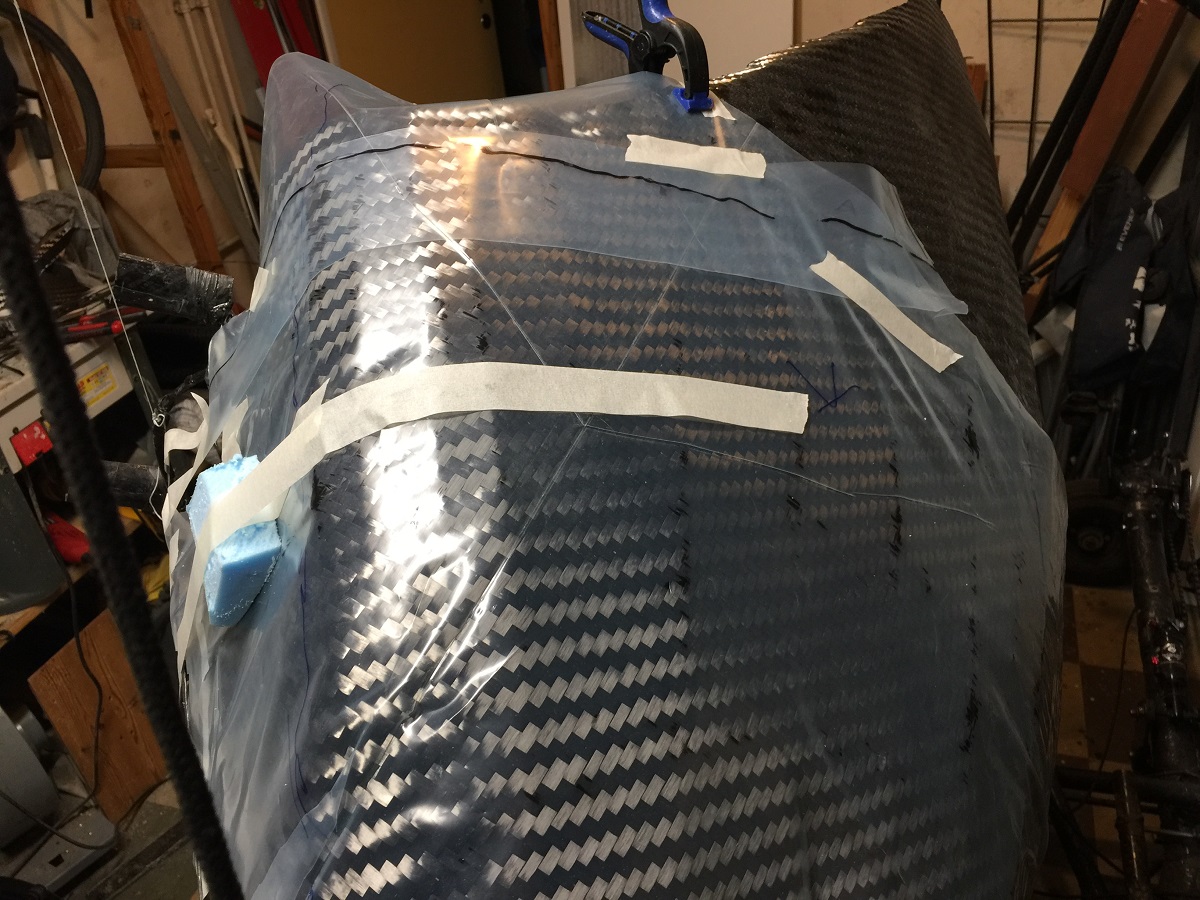

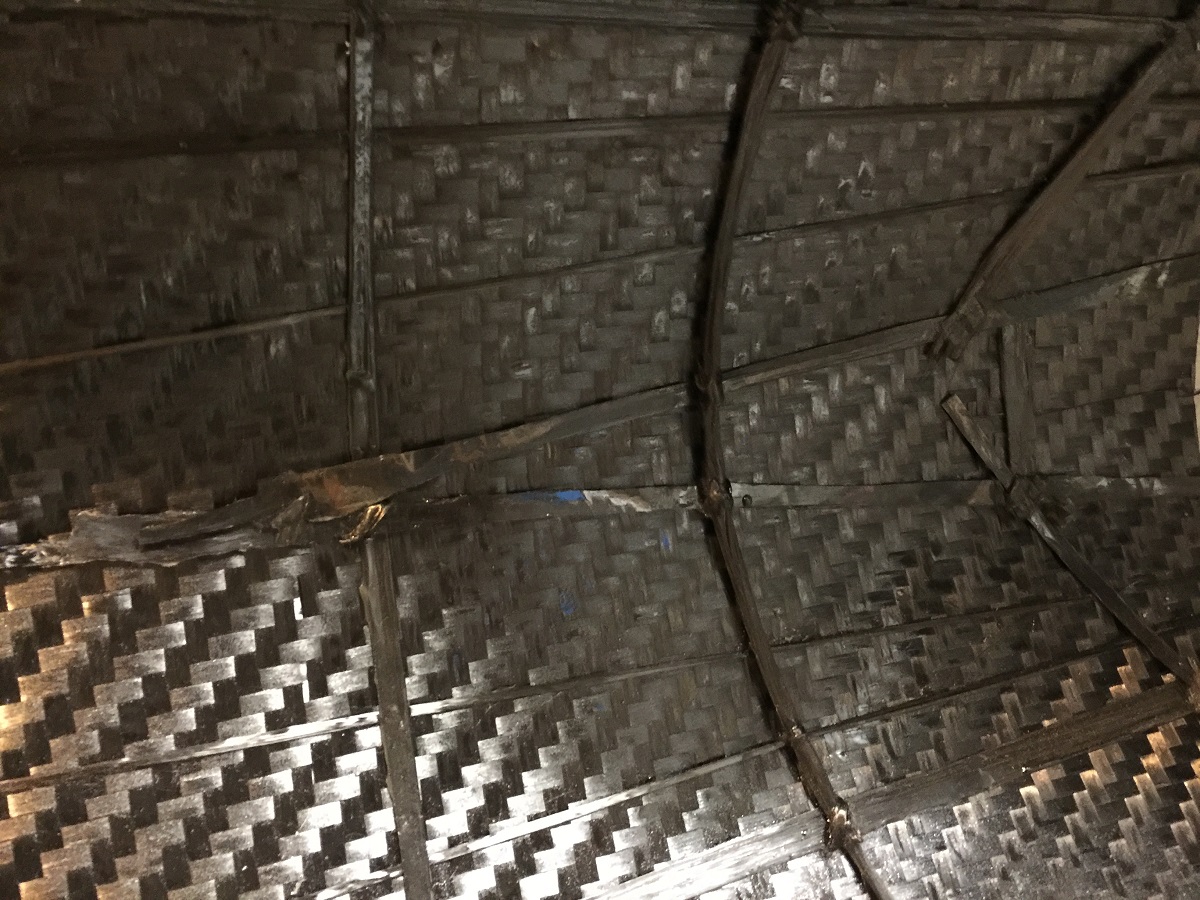

Tästä on tarkoitus edetä niin että tehdään korimainen rakennelma joka päälystetään hiilikuitukankaalla. Kangas kiinnitetään ja jäykistetään epoksilla.
Liitteet

Avatar
PW
KOM
Viestit: 15824
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: täysjousitettu (lähes) tadpole trike hiilikuituputkesta

ViestiKirjoittaja PW » 03 Joulu 2019, 11:51

Kohtahan tällä pääset kinnerirekisteriin ;)
Puuttuuko tää tuosta diy-listaltakin? En löytäny, tartteishan tämä sinnekin lisätä.
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

jori
Pistosuojattu sisällöntuottaja
Viestit: 10563
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: täysjousitettu (lähes) tadpole trike hiilikuituputkesta

ViestiKirjoittaja jori » 03 Joulu 2019, 12:32

PW kirjoitti:Kohtahan tällä pääset kinnerirekisteriin ;)
Puuttuuko tää tuosta diy-listaltakin? En löytäny, tartteishan tämä sinnekin lisätä.

Nyt on lisätty DIY-listalle ja ketjun alkuun "tältänäyttäänyt"-kuva.

Olisi hyvä, jos rakentajat itse huolehtisivat näistä, tältänäyttäänyt-kuvan lisäämisestä ketjun alkuviestin alkuun ja saman kuvan ja linkin tarjoamisesta DIY-projektit listana -ketjuun. Ohje DIY-ketjun alussa. DIY-lista löytyy helpoiten etusivulta rakenteluosion alusta.
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
PW
KOM
Viestit: 15824
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: täysjousitettu (lähes) tadpole trike hiilikuituputkesta

ViestiKirjoittaja PW » 03 Joulu 2019, 13:05

jori kirjoitti:
PW kirjoitti:Kohtahan tällä pääset kinnerirekisteriin ;)
Puuttuuko tää tuosta diy-listaltakin? En löytäny, tartteishan tämä sinnekin lisätä.

Nyt on lisätty DIY-listalle ja ketjun alkuun "tältänäyttäänyt"-kuva.

Olisi hyvä, jos rakentajat itse huolehtisivat näistä, tältänäyttäänyt-kuvan lisäämisestä ketjun alkuviestin alkuun ja saman kuvan ja linkin tarjoamisesta DIY-projektit listana -ketjuun. Ohje DIY-ketjun alussa. DIY-lista löytyy helpoiten etusivulta rakenteluosion alusta.

Joo, näitä on "henkilökunnan" nyt vaikea seurata - vaikka rakentamista tapahtuu suht vähän kun ei aina muista, onko pyörä jo lisätty pitkään listaan.
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
kemppes
Viestit: 187
Liittynyt: 15 Elo 2016, 09:57

Re: täysjousitettu (lähes) tadpole trike hiilikuituputkesta

ViestiKirjoittaja kemppes » 03 Joulu 2019, 15:37

Onkohan tästä kinnerirekisteriin ? Pop up kinneri ? Etukate on kiinni yhdellä pultilla ja takakate kiinnitetään viidellä ruuvilla. Jälkimmäinen huollon mahdollistamiseksi. Etukate kyytiin pääsyn mahdollistamiseksi. Tällä hetkellä ei ole tietoa tuleeko ajettua katteen kanssa vai ilman. Kauniina päivänä on varmaan mukava olla ilman katteitakin...
Lisäoptiona mietin vielä jos yrittäisi tehdä erikseen irroitettavan tuulilasin ja pään alueen kopan (non racing hood)....

Avatar
PW
KOM
Viestit: 15824
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: täysjousitettu (lähes) tadpole trike hiilikuituputkesta

ViestiKirjoittaja PW » 03 Joulu 2019, 15:52

Ei se ole ruuvien määrästä kiinni ;)
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
tm
Pistosuojattu sisällöntuottaja
Viestit: 3196
Liittynyt: 05 Loka 2007, 03:00
Paikkakunta: Nokia

Re: täysjousitettu (lähes) tadpole trike hiilikuituputkesta

ViestiKirjoittaja tm » 03 Joulu 2019, 19:33

Nyt ollaan todellakin kevytrakenteiden äärellä... :shock:

Avatar
kemppes
Viestit: 187
Liittynyt: 15 Elo 2016, 09:57

Re: täysjousitettu (lähes) tadpole trike hiilikuituputkesta

ViestiKirjoittaja kemppes » 05 Joulu 2019, 15:29

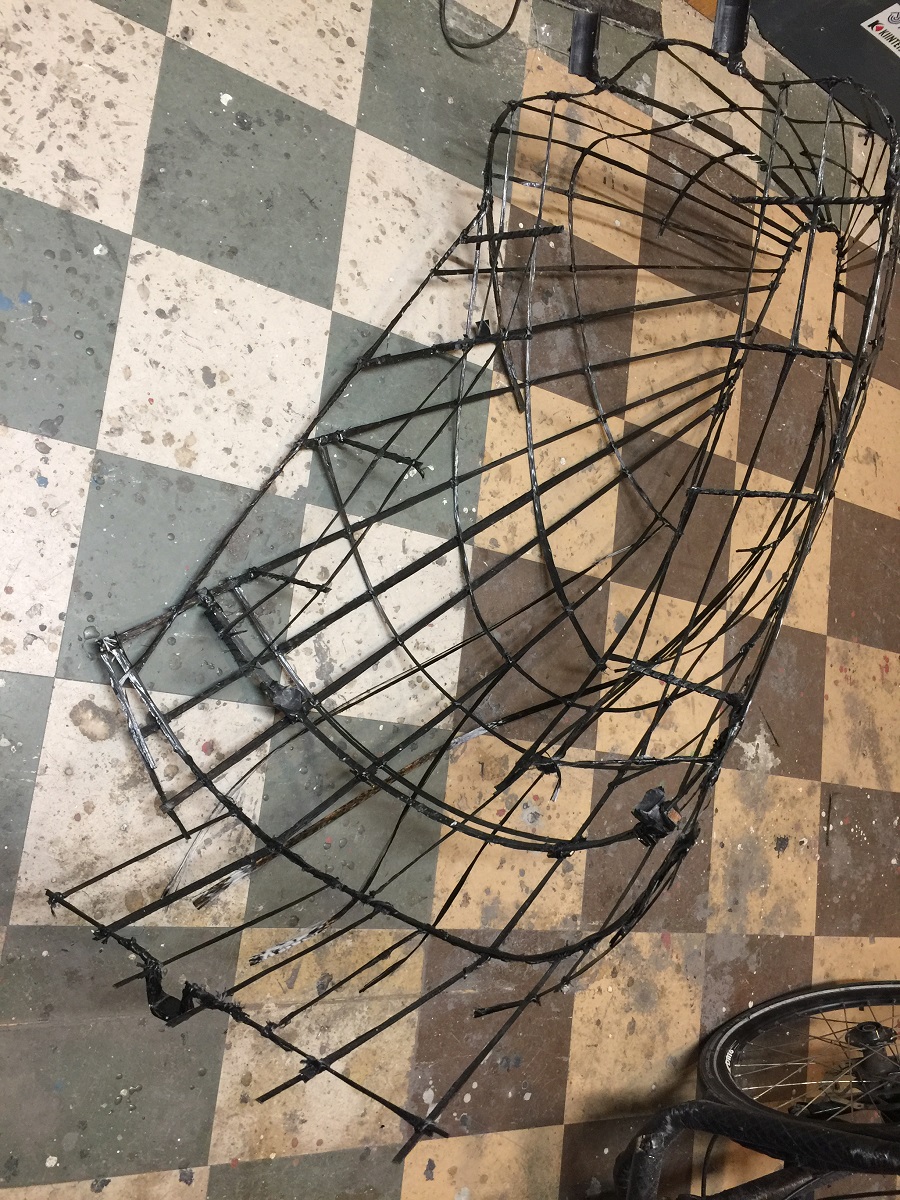

Kyllä tarkoitus on tehdä mahdollisimman kevyt, sähköapua en tähän halua. Kehikosta tuli jo tässä vaiheessa aika vahva loppujen lopuksi, kestää nostella pyörän takapäätä kehikon päästa sen yhtään hetkumatta.

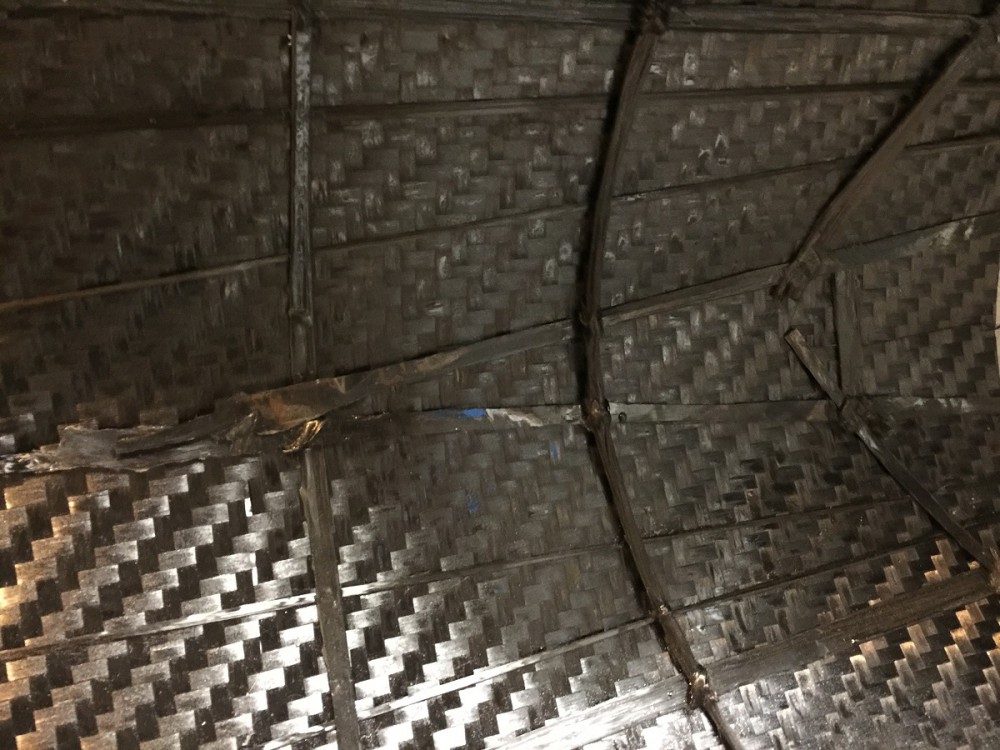

Ongelma on se, kuinka tiheäksi tuo verkko pitäisi tehdä. Se on toisaalta taas kiinni siitä kuinka tasainen pitä pitäisi saada aikaan. Koska tämä on prototyyppi sen suhteen, onko menetelmä edes mahdollinen, taidan hyväksyä pinnan pienen aaltoilun. Säleet kiinnitin toisiinsa eoksilla ja hiilikuitulangalla. Tihentää tätä voi vaikka kuumaliimaa käyttäen.
Syynä tähän tämän menetelmän kokeiluun on se, että en osaa tai ainakaan viitsi ryhtyä rakentamaan muottia. Sillä toki saisi pinnan viimeistelyn paremmaksi.
Liitteet
