jousitettu cruzbike

Rakennatko omaa nojapyörää? Täältä voit saada vinkkejä projektiisi.
niko
Viestit: 117
Liittynyt: 30 Maalis 2012, 18:25
Paikkakunta: Raahe

jousitettu cruzbike

ViestiKirjoittaja niko » 10 Tammi 2015, 00:10

Elikkä sain käsiini soppelin y-rungon, josta olis tarkotus yrittää värkätä buumin mukaan mbb. Ongelmana on tällä hetkellä jousitettu etuhaarukka johon pitäis saada mahtumaan takakiekko, mutta eihän se sinne heittämällä mene. Löytyiskö täältä hyviä vinkkejä ongelman ratkaisuun taikka myynnissä olevaa kierteetöntä 24 tai 26 tuumasta etuhaarukkaa?

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: jousitettu cruzbike

ViestiKirjoittaja jviirret » 10 Tammi 2015, 00:21

Takarengasta ei laiteta etuhaarukkaan vaan etuhaarukka käännetään ympäri, siihen liitetään takahaarukka ja rengas tulee tähän takahaarukkaan:

Kuva

Värkeistä ja taidoista riippuu se, että miten tuon etu- ja takahaarukan välinen liitos tehdään.

Jukka
Riman ali ja suoraa ohi maalin...

Avatar
mhelander
Pistosuojattu sisällöntuottaja
Viestit: 3755
Liittynyt: 20 Syys 2010, 22:55
Paikkakunta: Oulu

Re: jousitettu cruzbike

ViestiKirjoittaja mhelander » 10 Tammi 2015, 00:26

Juuri näin. Mäkin ehdin tehdä 26" joustokeulalle noi palikat kun odottelin lowracerin runkokittiä. Nojakkia tuosta ei tullu mutta maasturia katollaan käytin vuosia rihtaustelineenä vanin perässä, takakiekot noilla palikoilla.
-Mika

Käytössä: omavalmisteet Evo off-roader @ 2015 & Vendetta kopio @ 2012, tehtaalta M5 CrMo Lowracer @ 2010
Myydyt: Proto off-roader omavalmiste @ 2012-2016, MetaPhysic (26"/29er & 700c) @ 2011-2017.

niko
Viestit: 117
Liittynyt: 30 Maalis 2012, 18:25
Paikkakunta: Raahe

Re: jousitettu cruzbike

ViestiKirjoittaja niko » 10 Tammi 2015, 00:49

Joo jotain välipalikkaa siihen luultavasti on pakko laittaa. Sitten päästäänki seuraavaan pulmaan eli mitenkäs tuon ?stemmin? Saa pidennettyä järkevästi että tangon saa riittävän korkealle? Ja miten tuon yläpään saa liukuvaksi että se liikkuu jouston mukana?

Avatar
jooseha
Pistosuojattu sisällöntuottaja
Viestit: 4193
Liittynyt: 09 Kesä 2009, 22:43

Re: jousitettu cruzbike

ViestiKirjoittaja jooseha » 10 Tammi 2015, 00:52

Olkapäät poikki ja terästä väliin :mrgreen:

Mä meinasin jossain vaiheessa tehdä tuommoisesta joustohaarukasta kiinteän. Purin sen jo valmiiksi, mutta sitten tuli parempi idea ja muutos jäi tekemättä.

niko
Viestit: 117
Liittynyt: 30 Maalis 2012, 18:25
Paikkakunta: Raahe

Re: jousitettu cruzbike

ViestiKirjoittaja niko » 10 Tammi 2015, 00:54

Tuo muutos kävi itelläki mielessä mutta koitetaan nyt aluksi jousitettuna jos vaikka sais toimimaan.

Avatar
jooseha
Pistosuojattu sisällöntuottaja
Viestit: 4193
Liittynyt: 09 Kesä 2009, 22:43

Re: jousitettu cruzbike

ViestiKirjoittaja jooseha » 10 Tammi 2015, 00:56

Kiilapulttikannattimen jatkaminen on helppoa. Ottaa kaksi kannatinta joista alemmasta poistaa kaikki ulokkeet. Päälle putki klemmarilla. Ylämpi kannatin menee nätisti tuon sisään.
Kierteettomän kannatinta en ole jatkanut, mutta hitsaa terästä vaan väliin, niin ei voi epäonnistua :mrgreen:

niko
Viestit: 117
Liittynyt: 30 Maalis 2012, 18:25
Paikkakunta: Raahe

Re: jousitettu cruzbike

ViestiKirjoittaja niko » 10 Tammi 2015, 05:54

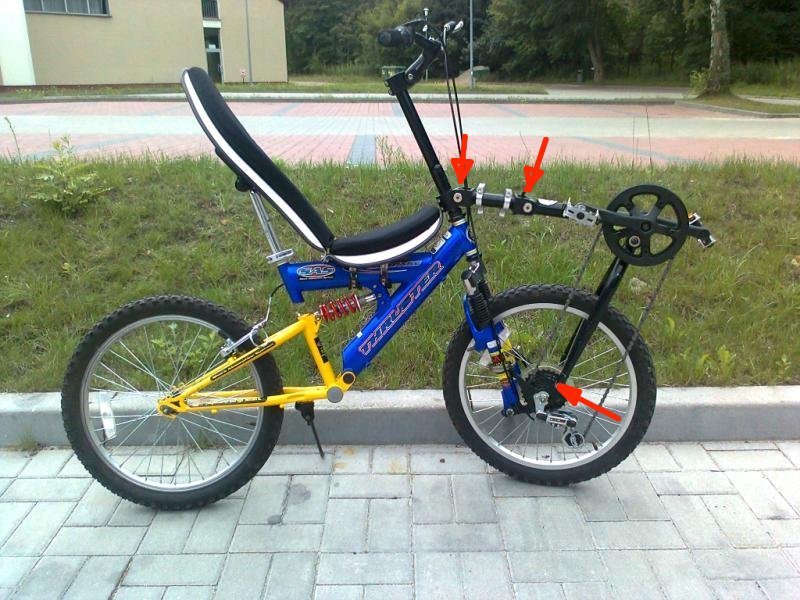

Löyty uutta ja ihmeellistä mikä luultavasti vaikuttaa toteutukseen. Nimittäin en ollu hoksinu että tuolla kampien vieressä onki nivel tähän tyyliin Kuva . elikkä mitenhän tuon jousituksen saa pelaamaan ilman tuota?

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11895
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: jousitettu cruzbike

ViestiKirjoittaja jviirret » 10 Tammi 2015, 08:49

niko kirjoitti: elikkä mitenhän tuon jousituksen saa pelaamaan ilman tuota?


Ei mitenkään, yksikään kolmion kulmista ei voi olla jäykkä jos yhden muoto muuttuu joustoliikkeessä. Nivel on myös tuossa missä yläputki liittyy stemmiin.

edit: eiku jaa, tuo alhaalla oleva kulmahan on kiinteä...

Jukka
Riman ali ja suoraa ohi maalin...

Avatar
jooseha
Pistosuojattu sisällöntuottaja
Viestit: 4193
Liittynyt: 09 Kesä 2009, 22:43

Re: jousitettu cruzbike

ViestiKirjoittaja jooseha » 10 Tammi 2015, 10:45

Näyttäiso olevan kaksi niveltä etuakselin ja keskiön välissä. Toinen ylhäällä ja toinen alhaalla.
Kuten Jukka totesi se ei toimi jäykkänä rakenteena. Jos joustaa, on annettava jostain periksikin.

Nivelet voisi korvata laittamalla keskiöltä tulevan putken liukuvasti kiinni ohjainkannattimeen. Ei helppo ratkaisu tämäkään.

niko
Viestit: 117
Liittynyt: 30 Maalis 2012, 18:25
Paikkakunta: Raahe

Re: jousitettu cruzbike

ViestiKirjoittaja niko » 10 Tammi 2015, 16:12

Ennen tuon nivelen huomaamista oletinkin että yläpää liukuu vapaana jouston mukana. Elikkä mitenkäs tuosta haarukasta tehään jäykkä? Jouset pois ja tilalle putken pätkät? Tällä tavalla sen pystyis vielä muuttamaan takas jousitetuksi.

Avatar
Pastori
Pistosuojattu sisällöntuottaja
Viestit: 6354
Liittynyt: 22 Joulu 2007, 17:07
Paikkakunta: Joensuu
Viesti:

Re: jousitettu cruzbike

ViestiKirjoittaja Pastori » 10 Tammi 2015, 17:15

Mulla olis joutavia kierteellisia haarukoita kokoa tuuma. Valitettavasti kierteettömiä ei ole.

niko
Viestit: 117
Liittynyt: 30 Maalis 2012, 18:25
Paikkakunta: Raahe

Re: jousitettu cruzbike

ViestiKirjoittaja niko » 10 Tammi 2015, 17:33

Mullaki ois tuola yks ylimääränen 28 tarkotettu haarukka jonka vois uhrata, mutta minkälaisia palikoita siihen väliin tarttis? Netistä ku haeskelee niin kaikki on aina vaihtaneet kierteellisen tilalle kierteettömiä eikä toisinpäin.

jori
Pistosuojattu sisällöntuottaja
Viestit: 10538
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: jousitettu cruzbike

ViestiKirjoittaja jori » 10 Tammi 2015, 18:26

jviirret kirjoitti:
niko kirjoitti: elikkä mitenhän tuon jousituksen saa pelaamaan ilman tuota?


Ei mitenkään, yksikään kolmion kulmista ei voi olla jäykkä jos yhden muoto muuttuu joustoliikkeessä. Nivel on myös tuossa missä yläputki liittyy stemmiin.

edit: eiku jaa, tuo alhaalla oleva kulmahan on kiinteä...

Mutta nivelten paikat eivät välttämättä tarvitse olla sivujen päissä. Voihan sen joustavan kolmannen nivelen tehdä näin:

Alin nivel voi olla vaikka pelkkä pulttiliitos, sillä liike siellä on pientä. Varsinkin, jos keskimmäinen nivel on kauempana oikealla.
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
PW
KOM
Viestit: 15765
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: jousitettu cruzbike

ViestiKirjoittaja PW » 10 Tammi 2015, 20:03

Tuli vaan mieleen jos haluu jousitetun mbb:n saisko keskiön ja ketjulinjan kestämään semmosella kolmiolla jonka yksi kulma olis haarukan olkapäissä ja yksikulma stemmissä? Järeestä tavarasta pitäs tehdä ett ketjulinja kestäs voimat. Joustaessa ketjukin tietyst löystyy mutt hoitasko ketjunkiristäjä tuon?
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.
