Taitettava nojapyörä

Rakennatko omaa nojapyörää? Täältä voit saada vinkkejä projektiisi.
Avatar
PW
KOM
Viestit: 14427
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Taitettava nojapyörä

ViestiKirjoittaja PW » 27 Helmi 2016, 10:53

https://www.youtube.com/watch?v=nyVb9cZRD1E
Joskus tehnyt mieli rakentaa taitettava nojakki, joka olis helppo ottaa mukaan. Videosta näkee ett semmonen on mahollista rakentaa. Löytysköhän tuosta lisää kuvia? Video ei oo ihan tuore - 2010 vuodelta.
Penkki näyttäs olevan kiinni rungon läpi menevässä akselissa. Tietyst penkkihän vois olla ihan irtonainen tai helposti irrotettava ja pakettiin helposti kiinnitettävä.
Kun ei omaa riittävän hyvää ymmärrystä taitto mekanismin geometriasta, pitäs varmaan vaan kokeilla. Onnistusko tuo niin ett pätkii rungon kylmästi kolmeen osaan ja kokeilemalla askartelee taittosaranat?
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
PW
KOM
Viestit: 14427
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Taitettava nojapyörä

ViestiKirjoittaja PW » 27 Helmi 2016, 11:03



http://www.ligfiets.net/news/3350/optim ... spezi.html
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
PW
KOM
Viestit: 14427
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Taitettava nojapyörä

ViestiKirjoittaja PW » 27 Helmi 2016, 11:13

Tietyst ku tekee etuvetosen tulee fiksumpi, tietyst;)
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

jori
Pistosuojattu sisällöntuottaja
Viestit: 9732
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Taitettava nojapyörä

ViestiKirjoittaja jori » 27 Helmi 2016, 11:16

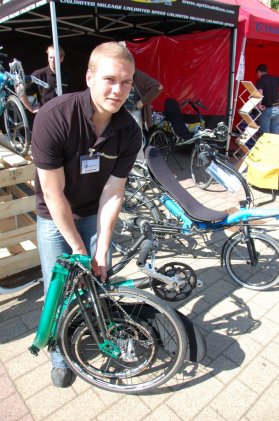

Kyllä se onnistuu. Rupea vain tekemään, me kyllä neuvomme niiden saranoiden kanssa. Etuvetoisena tuo olisikin aika paljon helpompi toteutettava. :D

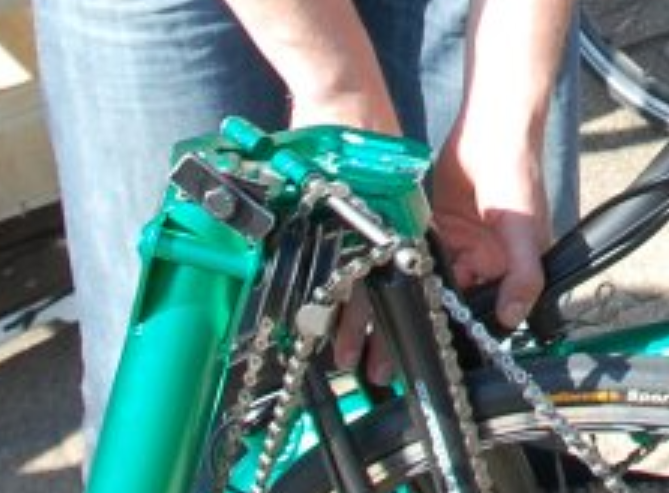

Bromptonin sarana kannattaa ottaa liitosmekanismin lähtökohdaksi. Nojanallehan teki muistaakseni johonkin tuollaisen saranan. Mitähän sille projektille kuuluu. :?
Liitteet
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. -Sakari Holma

Nojanalle
Pistosuojattu sisällöntuottaja
Viestit: 3934
Liittynyt: 09 Touko 2010, 07:33
Paikkakunta: Jyväskylä

Re: Taitettava nojapyörä

ViestiKirjoittaja Nojanalle » 27 Helmi 2016, 11:26

Homma etenee ,kuin Isakinkirkon rakentaminen. Tänä talvena ei ole pyöriä paljon rakennettu . Toivottavasti ensi talvi suo aikaa. :mrgreen: :mrgreen:

Avatar
PW
KOM
Viestit: 14427
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Taitettava nojapyörä

ViestiKirjoittaja PW » 27 Helmi 2016, 12:08

Yks vaihtoehto olis naruperä ja sen nivelen teko niin ett taittuu etukiekon viereen. Pienikiekkosessa naruperä ei ehkä oo niin hyvä ratkasu.
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

jori
Pistosuojattu sisällöntuottaja
Viestit: 9732
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Taitettava nojapyörä

ViestiKirjoittaja jori » 27 Helmi 2016, 12:49

PW kirjoitti:Yks vaihtoehto olis naruperä ja sen nivelen teko niin ett taittuu etukiekon viereen. Pienikiekkosessa naruperä ei ehkä oo niin hyvä ratkasu.

Kovin vino naruperän nivel aiheuttaisi ongelmia ajostabiliteettiin. Tuon nivelen voi kuitenkin luoda epälineaariseksi monellakin tavalla niin, että varsinainen joustoliike pysyy suorassa, mutta alle taittaessa kääntyykin sopivasti vinoon.
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. -Sakari Holma

jori
Pistosuojattu sisällöntuottaja
Viestit: 9732
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Taitettava nojapyörä

ViestiKirjoittaja jori » 27 Helmi 2016, 18:37

jori kirjoitti:
PW kirjoitti:Yks vaihtoehto olis naruperä ja sen nivelen teko niin ett taittuu etukiekon viereen. Pienikiekkosessa naruperä ei ehkä oo niin hyvä ratkasu.

Kovin vino naruperän nivel aiheuttaisi ongelmia ajostabiliteettiin. Tuon nivelen voi kuitenkin luoda epälineaariseksi monellakin tavalla niin, että varsinainen joustoliike pysyy suorassa, mutta alle taittaessa kääntyykin sopivasti vinoon.

Etupyörän viereen kääntyvä naruperä on geometrisloogisesti vähän ongelmallinen. Jotta naruperä ylettäisi etupyörän viereen, pitäisi takahaarukan olla erittäin pitkä tai haarukan nivelen olla istuimen alla. Jos nivel on istuimen alla, on vaikea saada haarukkaa kannateltua narulla ylhäältä alas. Narulla kun ei voi työntää, eikä istuimen alapuolella ole rungon pistettä, johon narun kiinnittää. Erillisellä harusrakenteella narun saa tietysti kiertämään alempaa, mutta onkohan se enää naruperän idean mukaista. :roll: Kumijoustinsysteemi soveltuisi varmasti paremmin tällaiseen alas nivelöityyn lyhyeen takahaarukkaan. Yllätys yllätys, sellainenhan se on Bromptonissakin. :D
Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. -Sakari Holma

Avatar
PW
KOM
Viestit: 14427
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Taitettava nojapyörä

ViestiKirjoittaja PW » 27 Helmi 2016, 19:08

Pitäs ehkä tehdä pienoismalli vaikka pahvista.
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
PW
KOM
Viestit: 14427
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Taitettava nojapyörä

ViestiKirjoittaja PW » 27 Helmi 2016, 19:22

jori kirjoitti:
jori kirjoitti:
PW kirjoitti:Yks vaihtoehto olis naruperä ja sen nivelen teko niin ett taittuu etukiekon viereen. Pienikiekkosessa naruperä ei ehkä oo niin hyvä ratkasu.

Kovin vino naruperän nivel aiheuttaisi ongelmia ajostabiliteettiin. Tuon nivelen voi kuitenkin luoda epälineaariseksi monellakin tavalla niin, että varsinainen joustoliike pysyy suorassa, mutta alle taittaessa kääntyykin sopivasti vinoon.

Etupyörän viereen kääntyvä naruperä on geometrisloogisesti vähän ongelmallinen. Jotta naruperä ylettäisi etupyörän viereen, pitäisi takahaarukan olla erittäin pitkä tai haarukan nivelen olla istuimen alla. Jos nivel on istuimen alla, on vaikea saada haarukkaa kannateltua narulla ylhäältä alas. Narulla kun ei voi työntää, eikä istuimen alapuolella ole rungon pistettä, johon narun kiinnittää. Erillisellä harusrakenteella narun saa tietysti kiertämään alempaa, mutta onkohan se enää naruperän idean mukaista. :roll: Kumijoustinsysteemi soveltuisi varmasti paremmin tällaiseen alas nivelöityyn lyhyeen takahaarukkaan. Yllätys yllätys, sellainenhan se on Bromptonissakin. :D

Niin, ehkä aattelin ett naruperän lisäksi, runko taittus yhdestä kohtaa mutt ei pysty ajattelemaan asiaa loppuun asti :oops:
Naruperä toimis paremmin 26" kiekoilla mutt koko ja paino on sitt toista luokkaa ku 20" kiekoilla.
Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 3414
Liittynyt: 27 Maalis 2014, 10:19
Paikkakunta: Oulu

Re: Taitettava nojapyörä

ViestiKirjoittaja Vilijami » 27 Helmi 2016, 23:39

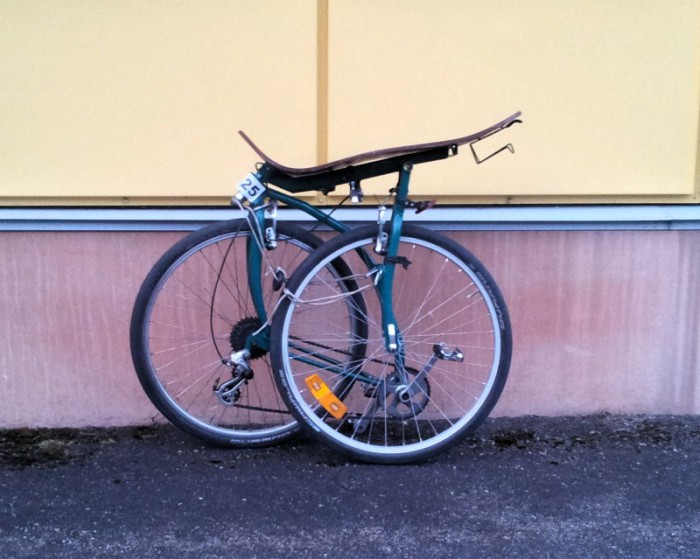

Eikö tuo joosehan iso pythoni mene tarpeeksi pieneen tilaan, varsinkin 406 kiekoilla toteutettuna?
Liitteet

Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 3414
Liittynyt: 27 Maalis 2014, 10:19
Paikkakunta: Oulu

Re: Taitettava nojapyörä

ViestiKirjoittaja Vilijami » 28 Helmi 2016, 00:04

Penkki on minusta ongelmallisin tilanviejä taittonojakissa. Saisko remmipenkistä tehtyä pyörätuolihenkisen kasaanpainuvan?

http://toxy.de/index.php/en/products/toxy-zrEntä tuleeko tuosta toxystä ajatuksia?
Liitteet

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 11777
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: Taitettava nojapyörä

ViestiKirjoittaja jviirret » 28 Helmi 2016, 00:12

Vilijami kirjoitti:Penkki on minusta ongelmallisin tilanviejä taittonojakissa. Saisko remmipenkistä tehtyä pyörätuolihenkisen kasaanpainuvan?


Joillakin valmistajilla on tuollaisia penkkejä taittonojakeissaan, mutta eivät hyödynnä kasaan taitto mahdollisuutta:

Kuva

Jämäkät raamithan tuollainenkin vaatii, onko liian monimutkainen saranoida vai tuleeko painoa liikaa.

Vilijami kirjoitti:Entä tuleeko tuosta toxystä ajatuksia?


Ei ole päivitäisessä käytössä kätevä kun osia irroitellaan.

Jukka
Riman ali ja suoraa ohi maalin...

Avatar
jooseha
Pistosuojattu sisällöntuottaja
Viestit: 3736
Liittynyt: 09 Kesä 2009, 22:43

Re: Taitettava nojapyörä

ViestiKirjoittaja jooseha » 28 Helmi 2016, 00:40

Mulla oli suunnitelmissa tehdä TW-Bents Cobra "kopio" ennen kuin tein Ison pyyttonin.
Kuva
Irtopenkki ja yksinivel rungossa, joten kohtuu helppo tehdä. Naruperällä tai kumipalajousituksella voi takapään geometriaa hieman muuttaa, jos on tarvetta.
Pyyttonin jälkeen ei ole ollut enää suunnitelmissa. Se taittuu kasaan välittömästi (promptoni tuntuu hitaalta ja hankalalta :mrgreen: )ja mahtuu sellaisenaan autoon eli on minulle riittävän pieni :)
Pw:n jaloilla ei voi kopioida suoraan mun pyörää. Keskiö menee edemmäs isontaen pyörää ja tekee keulasta keulapainoisemman. Geometria pitää miettiä huolella. Taitto- ja ajo-ominaisuudet riippuvat ohjausnivelestä.
Airbike taittuu kivasti ja penkkiä myöten ;)

Avatar
PW
KOM
Viestit: 14427
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Taitettava nojapyörä

ViestiKirjoittaja PW » 28 Helmi 2016, 11:04

Joosehan pytoni taittuu riittävästi miunkin tarpeisiin mutt en vieläkään koe olevani valmis pythonautti en osaa nauttia pytonilla ajamisesta.
