Räntäpäivän kinneri

Suunnitteletko velomobiilin tai polkuauton rakentamista? Täällä voit keskustella projektistasi ja hakea ratkaisua mahdollisiin ongelmiin.
Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 5154
Liittynyt: 27 Maalis 2014, 09:19
Paikkakunta: Oulu

Räntäpäivän kinneri

Viesti Kirjoittaja Vilijami »

Tämä projekti alkoi nimellä :"Suksiboksikinneri", mutta muuttuu myöhemmin nykyiselle nimelleen Räntäpäivän kinneri.

Vilijami kertoo jälkeen päin kesällä 2017:
"Tuota Räntistä eli 2t3 mallia olin tekemässä jo kaksi vuotta sitten. Ehdin jo pari kertaa kyllästyä koko 2t3 projektiin, ennen kuin se oli aloitettukaan. Sitten Jarcco johdatti alunperin suksiboksikinnerin 2t3 malliin." :D

Lopputulos on erikoisen näköinen ja erinomaisen hieno laite.

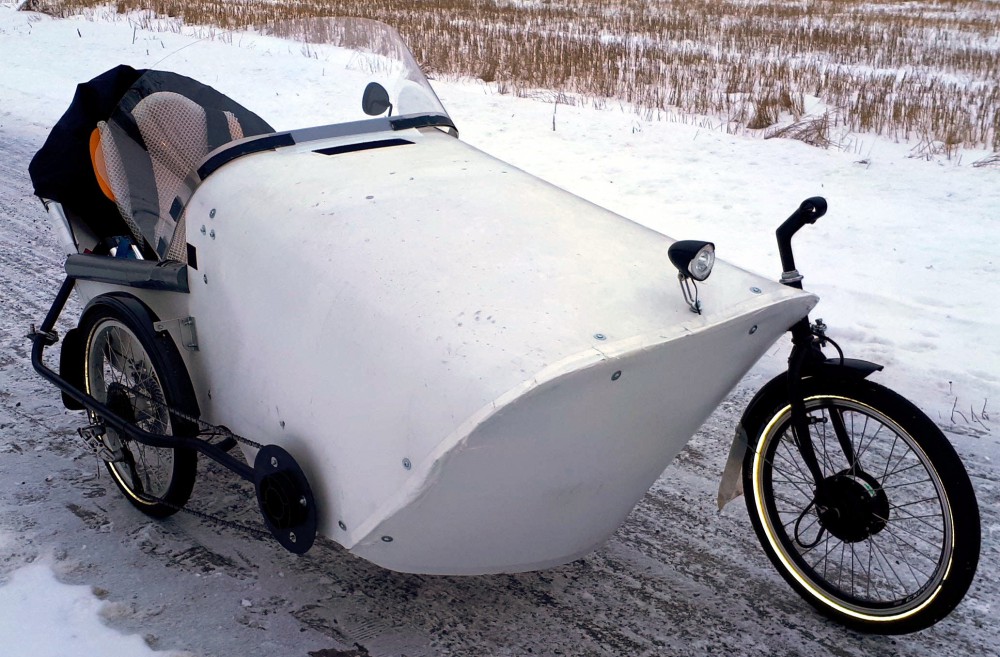

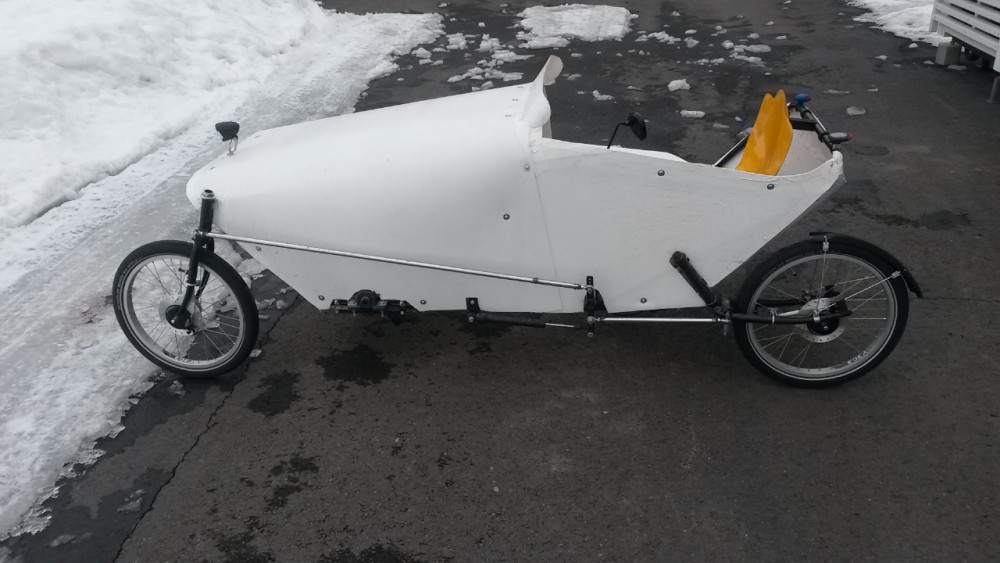

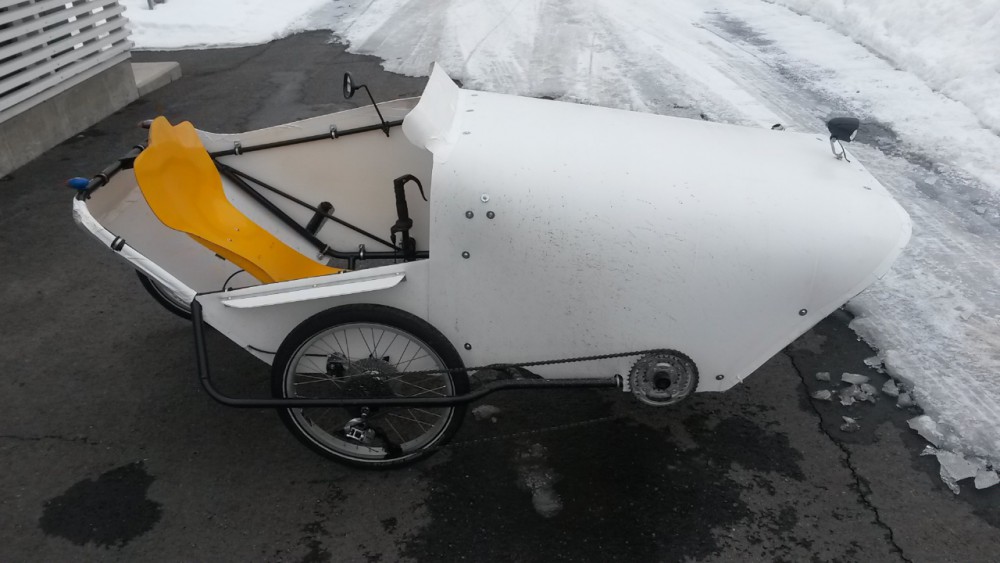

Kuva
Kuva

Valmiin laitteen kuvia sivulta 31 lähtien. Sivulta 32 etsitään keinoa aikaansaada jalkakäyttöinen jarru ketjuvaihteiseen pyörään. Kokeilut etenevät yksisuuntalaakerilla varustetun kampiakselille kiinnitetyn vivun kautta polvikäyttöiseen vipuun. Yksisuuntavipu kampiakselilla esti peruuttamisen, joka kinnerissä on tärkeä ominaisuus.

Räntis purettiin tammikuun lopulla 2021, sen jälkeen kun se oli opettanut että:

Takaohjaus epäonnistui. Liian iso jättö. Ilman ohjausiskaria ei toiminut ollenkaan. Ohjaus alkoi voblaamaan laidasta toiseen.

Koko laite liian painava. Sähköillä meno helpottuu, mutta akun kantomatka jää liian pieneksi.

Z-kampiakseli liian vetelä.

Liian pitkä ketju tuo kuminauhamaisen poljintunnelman ja montuista ajaessa sopivasti, ketju alkaa pomppia ylös-alas ja lähtee lopulta eturattaalta.

Penkin kiinnitys yhteen 25mm pyöreään putkeen on huono. Tahtoo stauffit aina hiljolleen kääntyä vinoon.

Katto puuttui ja tavaratilaa liian vähän, muuten niin valtavan kokoisessa pyörässä.

No kannattiko tehdä alunperinkään? Todellakin kannatti.
2T3 on hieno rakenne, koska kaksi ajouraa ja kanttareiden ylitykset paljon symmetristä kolmipyörää helpompia. Vetävällä pyörällä tarpeeksi pitoa, mutta ei kuitenkaan liikaa painoa. Kiekko kesti hyvin.
Katetulla pyörällä on lämmin ajella kylmillä ilmoilla.
Paljon tuli ymmärrystä ohjausgeometrioista.
Monta oli kiinnostunutta ihmistä ja vielä enemmän hämmästyneitä tuijottelijoita.

Tekisinkö uudestaan parannellun version? Kyllä voisin joskus tehdä, mutta ehkä jättäisin takaohjauksen kokonaan pois ja akkuteknologia pitää kehittyä huimasti, ennen kuin näin raskaasta pyörästä saa ihan oikeasti ajokelpoisen.


Alkuperäinen ketju alkaa tästä.

Suksiboksikinneri

Kinnerin rakentamisessa kuori on ongelma. Tulee helposti painava ja ruma.

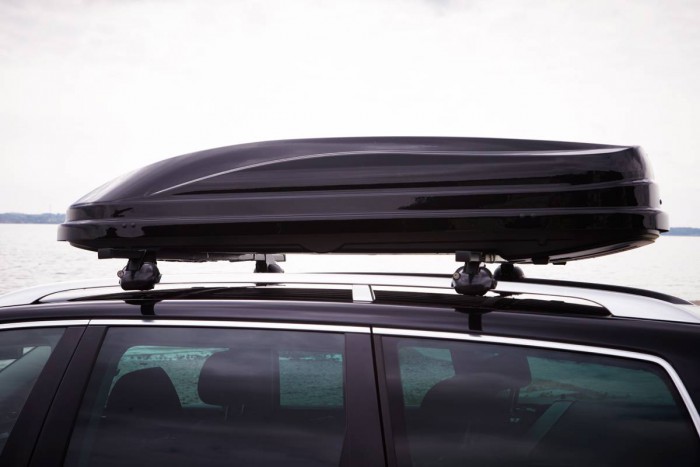

Suksiboksin sais 169€ http://www.biltema.fi/fi/Autoilu---MP/K ... 000033061/
Jos irrottas kannen pohjasta ja laittaa vikuproppia puolimetriä väliin ja pop-niiteillä paketti kasaan, niin eikö siinä ois valmis kuori?
Kulkuaukko pitää leikata kanteen sähkökinneri appelsiini tyyliin, joka toimi innoittajana tähän suunnitelmaan.
Ajattelin vieläpä käyttää korotettua boksia itsekantavana runkona. Siihen vaan akselit kiinni. Nelirenkainen peli ois tulossa ja renkaat kopan ulkopuolelle.
Mitä raati on mielipuolta? :D

Liitteet
Viimeksi muokannut Vilijami, 27 Tammi 2021, 21:08. Yhteensä muokattu 3 kertaa.
jori
Pistosuojattu sisällöntuottaja
Viestit: 12275
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Suksiboksikinneri?

Viesti Kirjoittaja jori »

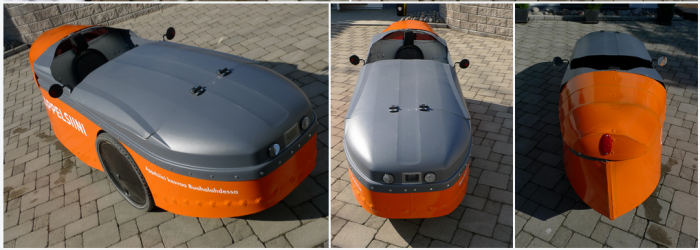

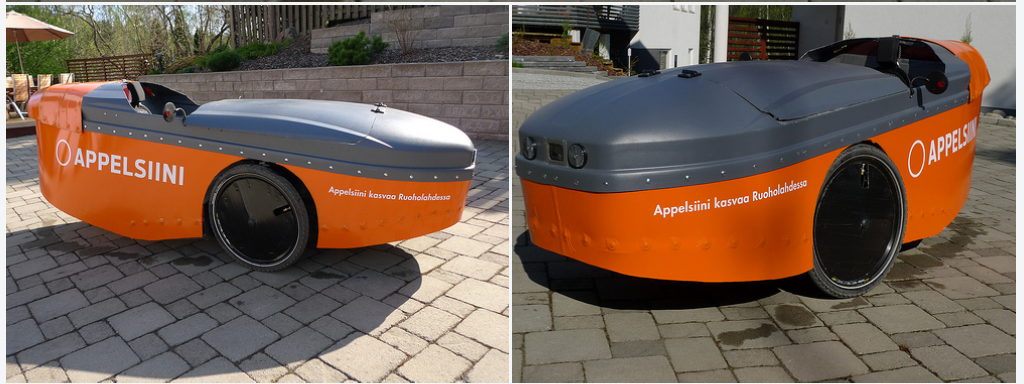

Laitan tähän lukemisen helpottamiseksi muutaman kuvan Appelsiinista.

Modernisoitu Velogatti –tyyppinen laitos ulkonäöltään siis tulossa, miksikäs ei. Itsekantavaan runkoon en kyllä usko, jos tehdään erillisistä muoviosista. Taakse kai sitten Erkkolan taka-akseli, vai ajattelitko hifistellä Wackyn tavarapyörän tapaan.

Liitteet

Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 5154
Liittynyt: 27 Maalis 2014, 09:19
Paikkakunta: Oulu

Re: Suksiboksikinneri?

Viesti Kirjoittaja Vilijami »

Eikö tästä tosiaan ollut kellään mitään mielipidettä?
Ei taida PW:n allekirjoitus toimiakaan. :D

jori
Pistosuojattu sisällöntuottaja
Viestit: 12275
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Suksiboksikinneri?

Viesti Kirjoittaja jori »

Vilijami kirjoitti:

Eikö tästä tosiaan ollut kellään mitään mielipidettä?
Ei taida PW:n allekirjoitus toimiakaan. :D

Eikö minun kommenttiani lasketakaan mielipiteeksi. :wink:

jori kirjoitti:

Modernisoitu Velogatti –tyyppinen laitos ulkonäöltään siis tulossa –miksikäs ei. Itsekantavaan runkoon en kyllä usko, jos tehdään erillisistä muoviosista. Taakse kai sitten Erkkolan taka-akseli, vai ajattelitko hifistellä Wackyn tavarapyörän tapaan.

Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
PW
KOM
Viestit: 17063
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Suksiboksikinneri?

Viesti Kirjoittaja PW »

Anteeks, anteeks mielipiteen puuttumisesta - yritän olla nyt jotain mieltä. Jos tuohon Appelsiinin tasoon tai ees lähelle pääsis, riittäs tyydyttämään miun esteettisyys vaatimukset.
Joko boksin paino mainittiin?

Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 5154
Liittynyt: 27 Maalis 2014, 09:19
Paikkakunta: Oulu

Re: Suksiboksikinneri?

Viesti Kirjoittaja Vilijami »

jori kirjoitti:

Eikö minun kommenttiani lasketakaan mielipiteeksi. :wink:

jori kirjoitti:

Modernisoitu Velogatti –tyyppinen laitos ulkonäöltään siis tulossa –miksikäs ei. Itsekantavaan runkoon en kyllä usko, jos tehdään erillisistä muoviosista. Taakse kai sitten Erkkolan taka-akseli, vai ajattelitko hifistellä Wackyn tavarapyörän tapaan.

Oho, meni ohi. Oliko tuo alunperin vai lisäsitkö myöhemmin?
Voimalinjaa en oo vielä päättänyt? Ehkä sivuveto tai väliakselimalli, kuitenkin niin että vakiokiekot ois takana. Silloin sähköavun lisääminen on helppoa.

Viimeksi muokannut Vilijami, 02 Touko 2016, 15:38. Yhteensä muokattu 3 kertaa.
Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 5154
Liittynyt: 27 Maalis 2014, 09:19
Paikkakunta: Oulu

Re: Suksiboksikinneri?

Viesti Kirjoittaja Vilijami »

PW kirjoitti:

Anteeks, anteeks mielipiteen puuttumisesta - yritän olla nyt jotain mieltä. Jos tuohon Appelsiinin tasoon tai ees lähelle pääsis, riittäs tyydyttämään miun esteettisyys vaatimukset.
Joko boksin paino mainittiin?

10kg

Avatar
PW
KOM
Viestit: 17063
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Suksiboksikinneri?

Viesti Kirjoittaja PW »

Voisko se kulku olla toiselta sivulta jos säilyttäs olemassaolevat saranat?

Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 5154
Liittynyt: 27 Maalis 2014, 09:19
Paikkakunta: Oulu

Re: Suksiboksikinneri?

Viesti Kirjoittaja Vilijami »

PW kirjoitti:

Voisko se kulku olla toiselta sivulta jos säilyttäs olemassaolevat saranat?

Periaatteessa vois, mutta sitten vikupropin yläreunaan pitäis rakentaa jotain jäykisterakennelmia. Muuten kantta ei saa kiinni helposti :?

Avatar
vph
Sisällöntuottaja
Viestit: 1163
Liittynyt: 14 Loka 2014, 10:49
Paikkakunta: Provence-Alpes-Côte d'Azur ja Espoo

Re: Suksiboksikinneri?

Viesti Kirjoittaja vph »

Mulla on hyllyssä yksi about samankokoinen pari vuotta vanha suksiboksi. Se on ainakin ihan hirvittävän letkua tavaraa: kun kantta nostaa toisesta kulmasta, niin koko kansi vääntyy ihan ropelille. Painaakin mokoma jäykkyyteen nähden ihan tolkuttomasti.

En tiedä onko mitään iloa käyttää eri boksia vertailukohtana, kun materiaalikin voi olla ihan eri kamaa, mutta siltikin, jos vielä kuvittelen vikupropin liimailemista tuohon kyljiksi, niin ihan 100% varmasti mitään hyödyllistä en itse ikinä saisi aikaiseksi. Muottina kuidutushommia varten voisi olla ihan ok, mutta muuten en boksiin koskisi kinnerin aihiona.

Sori, tämä ei ollut positiivinen mielipide. Mutta rehellinen kuitenkin.

Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 5154
Liittynyt: 27 Maalis 2014, 09:19
Paikkakunta: Oulu

Re: Suksiboksikinneri?

Viesti Kirjoittaja Vilijami »

vph kirjoitti:

Sori, tämä ei ollut positiivinen mielipide. Mutta rehellinen kuitenkin.

No eihän tässä mitään jeesjees-mielipiteitä halutakkaan, vaan rakentavia ja vielä mielummin kokemuksia.
Pitääpä käydä vääntelemässä boksia kaupassa oikein tunteella, että pitääkö ajatus hylätä?

Avatar
Pastori
Pistosuojattu sisällöntuottaja
Viestit: 6656
Liittynyt: 22 Joulu 2007, 16:07
Paikkakunta: Joensuu
Viesti:

Re: Suksiboksikinneri?

Viesti Kirjoittaja Pastori »

EIksen vois tehdä vikupropista koko kotelon?

Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 5154
Liittynyt: 27 Maalis 2014, 09:19
Paikkakunta: Oulu

Re: Suksiboksikinneri?

Viesti Kirjoittaja Vilijami »

Pastori kirjoitti:

EIksen vois tehdä vikupropista koko kotelon?

Vois, mutta miten siitä saa sulavat plastiset muodot keulaan, ku levy ei mielellään taivu kahteen suuntaan :?
Mielummin tekisinki kokonaan vikupropista, ni tulis kevyt.

Avatar
Vilijami
Pistosuojattu sisällöntuottaja
Viestit: 5154
Liittynyt: 27 Maalis 2014, 09:19
Paikkakunta: Oulu

Re: Suksiboksikinneri?

Viesti Kirjoittaja Vilijami »

Vilijami kirjoitti:

Pitääpä käydä vääntelemässä boksia kaupassa oikein tunteella, että pitääkö ajatus hylätä?

Kävin vääntelemässä boksia. Silloin kun kansi on auki, niin kannen ja pohjan jäykkyys vastaa suurinpiirtein räsymattoa, mutta kansi ja lukot kiinni vaikutti varsin jäykältä. Ei tuosta taida itsekantavaksi koriksi kuitenkaan olla, joten onko 10kg liikaa pelkälle kuorelle?

Avatar
PW
KOM
Viestit: 17063
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: Suksiboksikinneri?

Viesti Kirjoittaja PW »

Vilijami kirjoitti:
Vilijami kirjoitti:

Pitääpä käydä vääntelemässä boksia kaupassa oikein tunteella, että pitääkö ajatus hylätä?

Kävin vääntelemässä boksia. Silloin kun kansi on auki, niin kannen ja pohjan jäykkyys vastaa suurinpiirtein räsymattoa, mutta kansi ja lukot kiinni vaikutti varsin jäykältä. Ei tuosta taida itsekantavaksi koriksi kuitenkaan olla, joten onko 10kg liikaa pelkälle kuorelle?

On.

Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.
