20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja janx »

Runko päätyi minulle, kun löytyy tuohon tekniikka varastosta lojumasta ja satuin kulmilla ajelemaan. Pitkään on ollut mielessä kisapyörän rakentaminen ja tähän aikataulu voikin riittää. Runko on varsin kevyt ja tehty ohuesta putkesta (1mm). Keulaan se vain on liian ohutta ja se pitää vaihtaa käytännössä lähes koko pituudeltaan. Pastorin kanssa oli jo pientä aatosta tuon korjaamiseksi, mutta tapahan on möyhentää aiheesta myös foorumilla. Eteen tulee joku 20" kiekko varaston uumenista ja taakse ylimääräinen nexuksen takapakalla oleva kiekko. Kisapyörän statuksen alla karsitaan kaikki ylimääräinen pois eli lähinnä lokarit ja pakkari. :lol: :mrgreen:

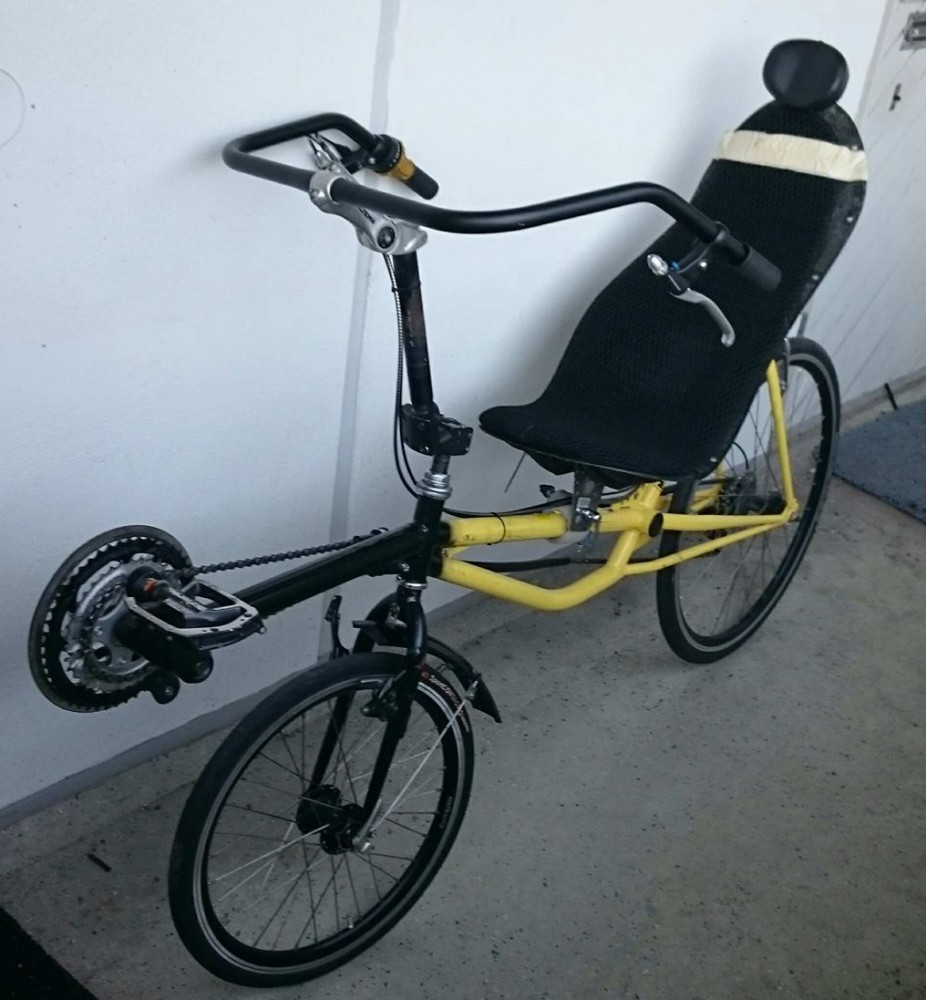

Nojapyörä SWB 2026 Fenix.jpg

"Valmiina"

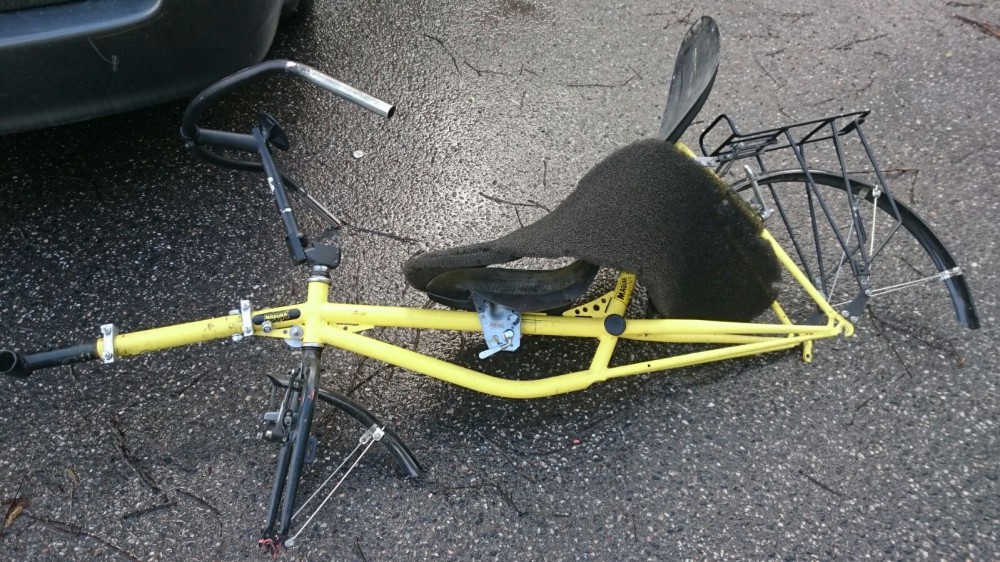

Fenix lähdössä Nokialle 1016.jpg
Viimeksi muokannut janx, 12 Tammi 2019, 12:53. Yhteensä muokattu 3 kertaa.

"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx (Kotisivut)
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)
Keskustelukanavat - #recumbents:matrix.org ja #nojapyorat:matrix.org

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 4601
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja janx »

"Painon säästön" nimissä ja tällaiselle persjalkaiselle kuin minä, tästä voisi tehdä myös XS mallin. Keulaputki vähän lyhyemmäksi ja jykevämmäksi, niin luulisi kestävän.

"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx (Kotisivut)
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)
Keskustelukanavat - #recumbents:matrix.org ja #nojapyorat:matrix.org

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 4601
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja janx »

Siirtäkää tämä tuonne oikeaan ryhmään, kiitos. :roll: :lol:

"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx (Kotisivut)
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)
Keskustelukanavat - #recumbents:matrix.org ja #nojapyorat:matrix.org

Avatar
PW
KOM
Viestit: 17761
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja PW »

Ehdotan tietenkin pyörän muuttamista mbb:ksi :mrgreen: keulan sais tukevaksi helpolla.

Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Jarcco
Pistosuojattu sisällöntuottaja
Viestit: 2020
Liittynyt: 05 Syys 2006, 17:06
Paikkakunta: Hamina
Viesti:

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja Jarcco »

jotenkin näytti tutulta ja yllättäen muistin syövereistä löytyi tekijän nimi ja haulla rakenteluketju (pitäiskö huolestua kun vanhat asiat muistuu jo paremmin mieleen kuin tuoreemmat? :roll: ):
Kuva
http://www.nojapyorafoorumi.fi/viewtopi ... &hilit=jth


Omat pyörät:
Feenix , Jive , Kruiseri , CrankForward-pystäri

Jarcco
Pistosuojattu sisällöntuottaja
Viestit: 2020
Liittynyt: 05 Syys 2006, 17:06
Paikkakunta: Hamina
Viesti:

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja Jarcco »

PW kirjoitti:

Ehdotan tietenkin pyörän muuttamista mbb:ksi :mrgreen: keulan sais tukevaksi helpolla.

Varmaan tuosta saisi hyvän mbb:n. Sitten kyllä kannattaisi tehdä 26/26. Edellisen viestin kuvasta voi arvailla mitoitusta. Yksi tenkkapoo mikä voi aiheuttaa ongelmia on suurempi istuinkorkeus,


Omat pyörät:
Feenix , Jive , Kruiseri , CrankForward-pystäri

Avatar
Pastori
Pistosuojattu sisällöntuottaja
Viestit: 7040
Liittynyt: 22 Joulu 2007, 16:07
Paikkakunta: Joensuu
Viesti:

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja Pastori »

Jos sitä etupuomia:

  1. Tekis tanakamman kokonaan.
  2. Tekis MBB:n
  3. Vahivistais alaputkella kuten tässä P38:ssa:
    Kuva
Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 12381
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja jviirret »

Pastori kirjoitti:

3. Vahivistais alaputkella kuten tässä P38:ssa:

Liian lyhyt emäputki tuollaiseen, mutta jos vetäisi kaks ohutta putkea etuhaarukan olkapäiden yli taemmas runkoon...

Jukka

Riman ali ja suoraa ohi maalin...

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 4601
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja janx »

Periaatteessa, jos jollain on tähän jotain silosta ja kapiaa ratakumia varaston perukoilla makaamassa, voisin tarvita.

Tää on edelleen kinnereiden puolella ja siirtäisin jos voisin.

Ps. Ensisijaisesti tästä ei ole tulossa MBB. En ainakaan toistaiseksi pidä niistä.

"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx (Kotisivut)
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)
Keskustelukanavat - #recumbents:matrix.org ja #nojapyorat:matrix.org

Avatar
jviirret
Pistosuojattu sisällöntuottaja
Viestit: 12381
Liittynyt: 27 Elo 2006, 10:25
Paikkakunta: Raahe

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja jviirret »

janx kirjoitti:

Tää on edelleen kinnereiden puolella ja siirtäisin jos voisin.

Ei voi munkaan natsoilla siirtää :(

Jukka

Riman ali ja suoraa ohi maalin...

jori
Pistosuojattu sisällöntuottaja
Viestit: 13784
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja jori »

Minä taas haluan, että jako vuohiin ja lampaisiin lopetetaan. :evil:
Yhä vähemmän on eroa kinnereiden ja nojapyörien välillä. Välimuotojakin on jo monia; puolikatettuja trikejä ja kaksipyöräisiä kokokatettuja. Missä muka menee kinnerin ja nojapyörän raja. Molemmat ovat nojapyöriä. :evil:

Mutta okei, siirretään nyt vielä, kunnes saadaan tämä, ja muutama muu höpöjako pois häiritsemästä oikeiden ketjujen löytämistä. :)

Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 4601
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja janx »

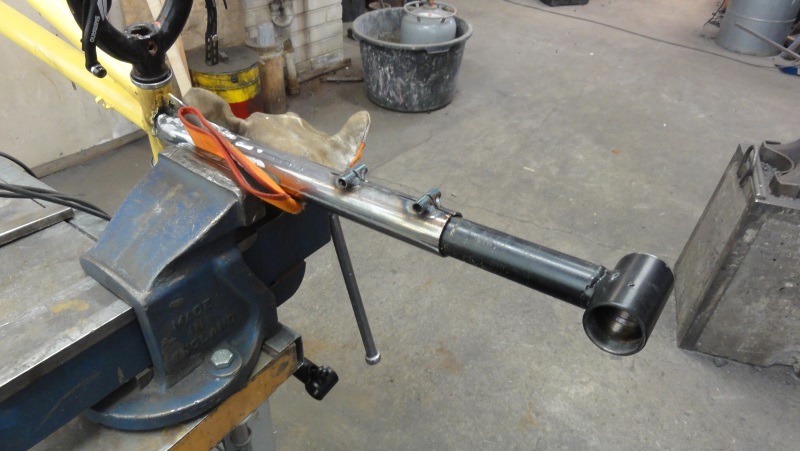

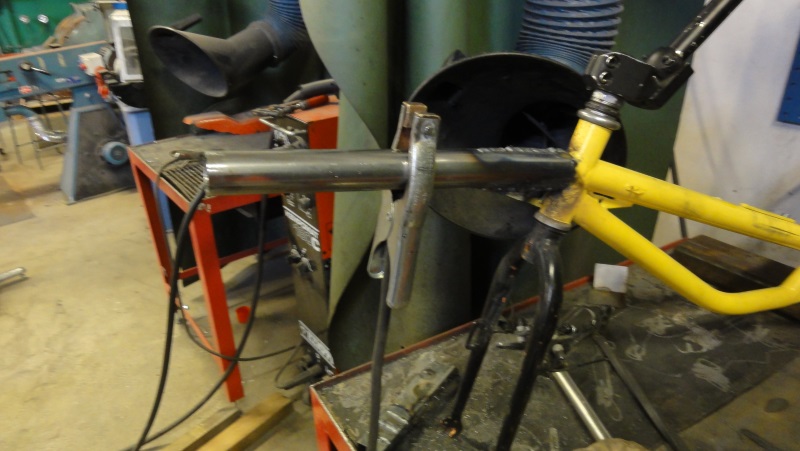

Fenix pääsi taas askeleen lähemmäs uutta tulemistaan. Vanha keulaputki katkaistiin jo aiemmin katkotuksta kohdasta ja päälle istutettiin uutta ja jämäkämpää putkea. Vanhaa (todella ohutta) keulaputkea käytettiin sovitteena puomin putken ympärille, jotta se saatiin kiristymään kunnolla. Pääarkkitehtinä toimi pastori ja minä avustin sen verran kun nyt tällä koulutuksella pystyy. :D

Keulan laakerit saattoivat aiheuttaa hitsauksen yhteydessä hieman vaurioita, mutta rapatessa roiskuu ja laakeriurat voi ehkä vaihtaa, jos tarpeen. Pientä pykälää keulaa kääntäessä tuntuu.

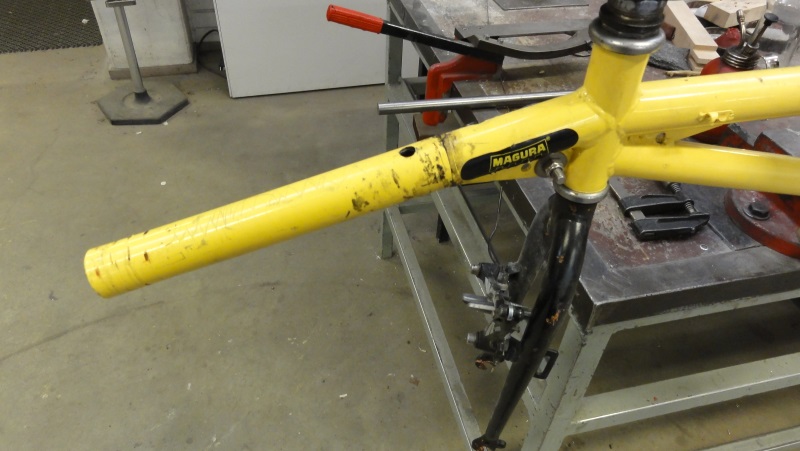

Vanha keula.JPG
Vanha keula.JPG (112.11 KiB) Katsottu 7406 kertaa

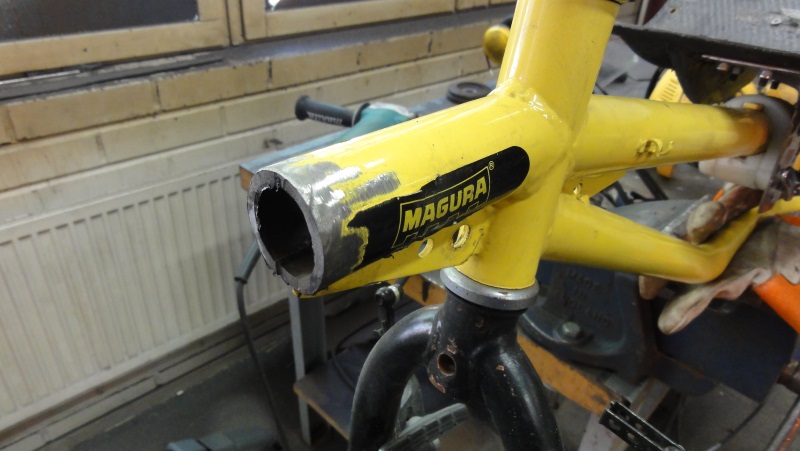

Keula katkaistuna.JPG
Keula katkaistuna.JPG (109.34 KiB) Katsottu 7406 kertaa

"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx (Kotisivut)
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)
Keskustelukanavat - #recumbents:matrix.org ja #nojapyorat:matrix.org

Avatar
PW
KOM
Viestit: 17761
Liittynyt: 09 Touko 2009, 21:22
Paikkakunta: Imatra

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja PW »

Toivottavast kestää paremmin :mrgreen: eiköhän.

Petri

Nojapyöräfoorumi toimii hyvin, aina saa vastauksen vaikkei kysyiskään mitään.

Avatar
Pastori
Pistosuojattu sisällöntuottaja
Viestit: 7040
Liittynyt: 22 Joulu 2007, 16:07
Paikkakunta: Joensuu
Viesti:

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja Pastori »

PW kirjoitti:

Toivottavast kestää paremmin :mrgreen: eiköhän.

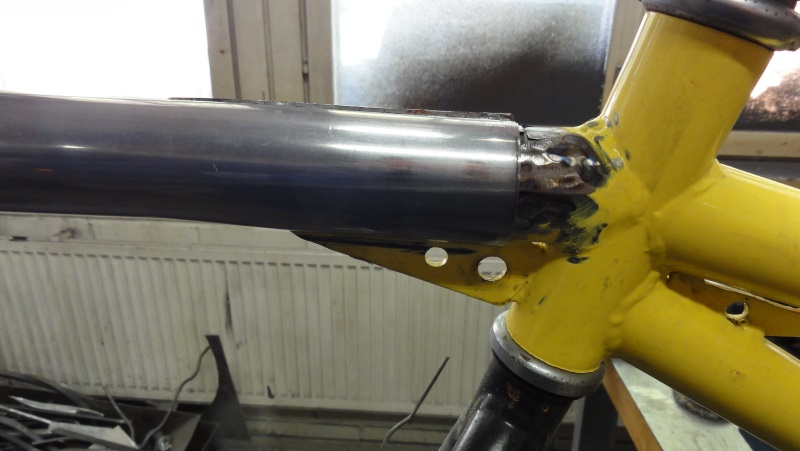

Ainakin putki muuttui tanakammaksi. Aiempi oli siis 35/0.6 ja tämä uusi on 38/2. Isompi olisi ollut parempi - mutta olis jäänyt toi hieno etupuomi käyttämättä. Hauskaa on siis että se aiempi ohut etupuomi laitettiin sitten tuonne väliin tiukentamaan kiinnitystä.

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 4601
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: 20/26 SWB Fenix - uusi tuleminen

Viesti Kirjoittaja janx »

Lähetti toi paketin Bike24:sta. Paketissa oli tähän projektiin uusi 8-lehtinen takapakka (11-28T). Tuo siksi, että tässä hyödynnetään CLWB:n jäämistön takavaihtajaa (105) ja vipua (Wave8). Läjä sisäkumeja, joista osa kapeita, kun kapiat kummit tähän tulee. Sain/ostin Wackyltä tähän projektiin vanhat etu- ja takakiekot(, jota en tosin ole vielä maksanut, kun ei ole tilinumeroa. wink wink). Etukiekkoon kyselin Pyörätohtorilta uusia laakereita. Samoin pykivään ohjaukseen. Terppa osallistui projektiin kapeampaa ulkokumia tarjoten. Kiitos tarjoiluista talonväelle. Toivottavasti tämä laitos kulkee Nokialla ensi viikolla.
