Yksipyöräinen peräkärry pääosin alumiinista - P-eräkärry

Viesti Kirjoittaja janx »

Mä olen ajatellut ensimmäisenä alumiinin TIG-hitsausharkkatyönä tehdä yksipyöräisen peräkärryn, kunhan taas ehdin saumaa harjoittelemaan.

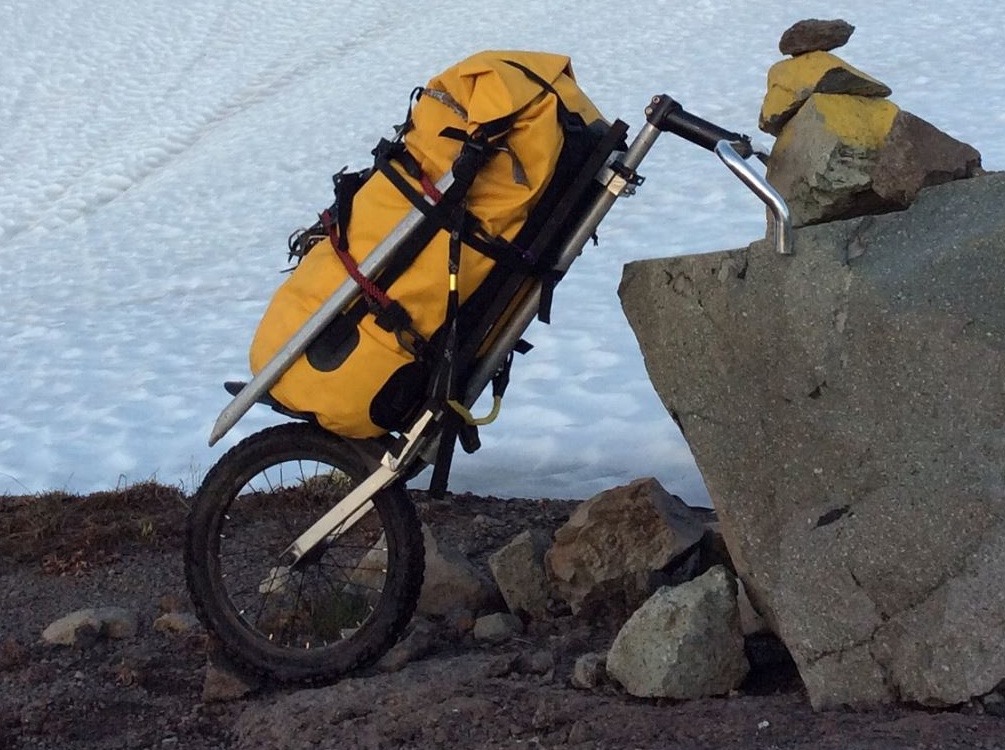

(Facebook-linkki Unitrekker-tilin kuviin) :!: Unitrekker nimellä löytyy ehkä lähinnä sellainen, joka olisi ajatuksissa. Se soveltuu myös retkeilykäyttöön kuormajuhtana. Mitä tulee mieleen?

Speksejä:

  • kevyt, ei tarvitse kestää istumista
  • mahtuu vähintään 40 litrainen merimiessäkki tms.
  • mahdollisesti kokoontaittuva tai modulaarinen

Kuva

Viimeksi muokannut janx, 27 Touko 2020, 18:39. Yhteensä muokattu 1 kertaa.

"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx-
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)

jori
Pistosuojattu sisällöntuottaja
Viestit: 11903
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja jori »

Ihan vaan vinkkinä. Tuollainen ylös kiinnitetty suhteellisen lyhyen peräkärryn asento tekee siitä epästabiilin. Kaarrekiihtyvyys kallistaa kärryä välyksissään, mikä saa peräkärryn pyörän ohjaamaan sisemmäs kaarteeseen. Jos välyksiä on vähänkään liikaa, kärry ohjautuu niin paljon sivuun, että vedon suunta muuttuu oikaisevaan suuntaan ja kiihtyvyyden suunta vaihtuu ja peräkärry alkaa värähdellä hinaavan ajoneuvon perässä heittelehtien sivulta toiselle. Paljon parempi kiinnittää vetoaisa alemmas, jotta kuorman painopiste on selvästi peräkärryn maakontaktipisteen ja kiinnityskohdan linjan yläpuolella, mutta kontaktialueen etupuolella, jolloin peräkärry on stabiililla puolella.

Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

torneol
Treenaileva sisällöntuottaja
Viestit: 632
Liittynyt: 28 Marras 2018, 07:13
Paikkakunta: Sipoo

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja torneol »

Vaikuttaa varsin mielenkiintoiselta. Pakkaaminen kai niin, että painavat alle, että painopiste pysyy alhaalla. Muuten voi olla mielenkiintoinen hinattava.

Ton voinee tehdä myös yksipuolisella takahaarukalla?

Olli ja Nazca Gaucho 26"
(ex. TW Bents Mustang, KMX Venom, Flevo trike)
Ei se määränpää, vaan matka...

jori
Pistosuojattu sisällöntuottaja
Viestit: 11903
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja jori »

Tuossa se tukipisteiden välinen nivellinja, jonka ympäri sivuttaiskiihtyvyydet peräkärryä ohjaavat.


Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 3487
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja janx »

jori kirjoitti:

Ihan vaan vinkkinä. ...

Eihän mikään varsinaisesti estä tuota kiinnittämästä kuten BobYakia. Jos Spektrillä vedetään, aina parempi mitä vähemmän kuormaa tarakan päähän tulee. Siinä putkessa kun makaa jo myös kuljettajan paino. Peräkärryn idea on saada tavaraa mukaan, mutta olla ylittämättä kovinkaan paljon pyörän kantavuutta. "Helpointahan" olisi vähentää kuljettajasta matkatavaroiden painon verran massaa.

Kuva

"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx-
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 3487
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja janx »

Tältä videolta löytyi parempi kuva.


"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx-
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)

jori
Pistosuojattu sisällöntuottaja
Viestit: 11903
Liittynyt: 15 Syys 2006, 19:00
Paikkakunta: Tampere, Petsamo

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja jori »

Ei tuo ole sama kärry. Jokin myöhempi versio, paljon fiksumpi konstruktio ja kevyempi rakenne.

Jori

On se kumma hyypiö tämä ihminen.
Kun kerran omaksuu tietyn käsityksen ja asenteen jostain asiasta, tulee aivan kuuroksi ja sokeaksi todisteille, jotka kumoaisivat nuo käsitykset, ja varsinkin unohtaa ne. - Sakari Holma

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 3487
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja janx »

jori kirjoitti:

Ei tuo ole sama kärry. Jokin myöhempi versio, paljon fiksumpi konstruktio ja kevyempi rakenne.

Ei olekaan, mutta UniTrekkerin ilmeisesti tuotantoon valmis versio. Em. video on mainosvideo. Tuolla jossain keskustelussa tekijä sanoi, ettei ole löytänyt kärrylle valmistajaa.

"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx-
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 3487
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja janx »

Tälle olisi periaatteessa jo tarvetta maaliskuussa. Haalittuna on joitakin osia metallijätteestä. Myös runkoputki.

16 vai 20 tuumainen kiekko?

  • 20 tuumaisia olisi valmiina varastossakin. Varmaan myös vanha etuhaarukkakin löytyy. 16 tuumainen kiekko toisi taas yhden sisärengaskoon lisää vaivaksi, mutta olisi kevyempi (ei ehkä merkitystä).

Edit: Bobyakisssa on näköjään 16".

"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx-
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)

Avatar
Mahe
Treenaileva sisällöntuottaja
Viestit: 977
Liittynyt: 12 Syys 2008, 08:08

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja Mahe »

Jos meinaat spectrin perään valjastaa niin 20", käy samat renkaat?

Markus Heikkilä

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 3487
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja janx »

Mahe kirjoitti:

Jos meinaat spectrin perään valjastaa niin 20", käy samat renkaat?

Tästä tulee esikuvansa kaltainen monitoimilaite. Retkikärrystä peräkärryyn. Heinäpaaleja ei ehkä tarvi kuskata. :lol:

Esikuvan kuvia: https://www.facebook.com/pg/RainierDon/ ... e_internal (Facebook :!:)

"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx-
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)

Avatar
jooseha
Pistosuojattu sisällöntuottaja
Viestit: 4685
Liittynyt: 09 Kesä 2009, 22:43

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja jooseha »

janx kirjoitti:

16 vai 20 tuumainen kiekko?

  • 20 tuumaisia olisi valmiina varastossakin. Varmaan myös vanha etuhaarukkakin löytyy. 16 tuumainen kiekko toisi taas yhden sisärengaskoon lisää vaivaksi, mutta olisi kevyempi (ei ehkä merkitystä).

Kysymys lienee retorinen :? Jos vaan voit elää pienten koko ja painon lisäyksien kanssa, ei mikään järjellä perusteltava syy taida puoltaa pienempää. Listastasi jäi vielä puuttumaan isomman renkaan parempi ajokäytös.

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 3487
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja janx »

jooseha kirjoitti:

Kysymys lienee retorinen :? Jos vaan voit elää pienten koko ja painon lisäyksien kanssa, ei mikään järjellä perusteltava syy taida puoltaa pienempää. Listastasi jäi vielä puuttumaan isomman renkaan parempi ajokäytös.

Taitaa olla. Niin kauan kun kuljettajassa on 30 kiloa ylimääräistä ei pitäisi laitteiston painolla olla merkitystä poislukien kantavuudet. Kävin varastoa penkomassa, mutta näyttää siltä, että on niin huono tilanne, että joutuu yhden peräkärryn rakennuksen takia lähteä omaa materiaalivarastoa kauemmaksi. Olen tainnut muutossa hävittää sen ainoan alumiinisen etuhaarukan, koska "en kuitenkaan koskaan tee mitään alumiinista" sen jälkeen ku sitä on 10v säilytetty varastossa. Tavallista 20 tuuman navallista kiekkoa on. Lisäksi toispuoleiselle 13mm akselilla dyykatut peräkärryn kiekot.

Peräkärryn kiekko ja akseli.jpg
Peräkärryn kiekko ja akseli.jpg (171.59 KiB) Katsottu 2152 kertaa

"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx-
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 3487
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: Yksipyöräinen peräkärry pääosin alumiinista

Viesti Kirjoittaja janx »

jooseha kirjoitti:

Kysymys lienee retorinen :? Jos vaan voit elää pienten koko ja painon lisäyksien kanssa, ei mikään järjellä perusteltava syy taida puoltaa pienempää. Listastasi jäi vielä puuttumaan isomman renkaan parempi ajokäytös.

Itseasiassa puoltaa kuitenkin. 20 tuumaisen kiekon kanssa ongelmaksi tulee, että retkikäytössä (vaellus) käsien ja renkaan (käytännössä lokarin) väli jää ihan liian pieneksi tarpeeksi isoa rinkkaa tai merimieskassia ajatellen, jos käyttää sitä melko pystyssä. Etenkin kun olen lyhyt. :roll:

Kuva

Edit: Nojaa... pituuttahan tuommoiselle tulee.

Kuva

"The haters gonna hate and the lovers gonna love. I just lean back and ride." -janx-
CLWB2008c (09-12), Nazca ePaseo (06/12-), 20/26 SWB Fenix (08/17-) & Spectri (03/19-)

Avatar
janx
Pistosuojattu sisällöntuottaja
Viestit: 3487
Liittynyt: 24 Elo 2008, 11:33
Paikkakunta: Pohjois-Helsinki
Viesti:

Re: Yksipyöräinen peräkärry pääosin alumiinista - P-eräkärry

Viesti Kirjoittaja janx »

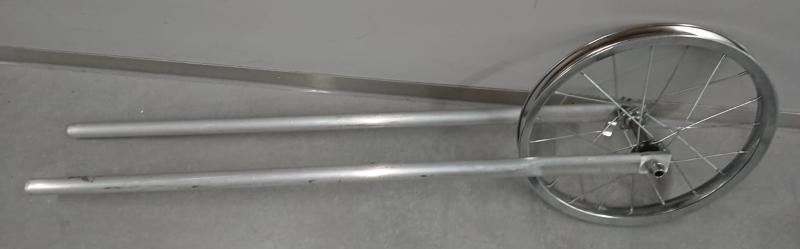

Kun tässä nyt on ollut paussilla kaikki rakentelu ja on tuo alumiinin hitsauksen opettelu jäänyt, piti sitten miettiä konseptia uusiksi. Ideana, että melkeinpä kuka vaan voisi tavanomaisilla työkaluilla ja sekatavarakaupoista löytyvillä tarvikkeilla (lähes) tehdä kevyen yksipyöräisen peräkärryn. Se on nimetty P-eräkärryksi, koska tarkoitus on myös käyttää sitä eräkärrynä.

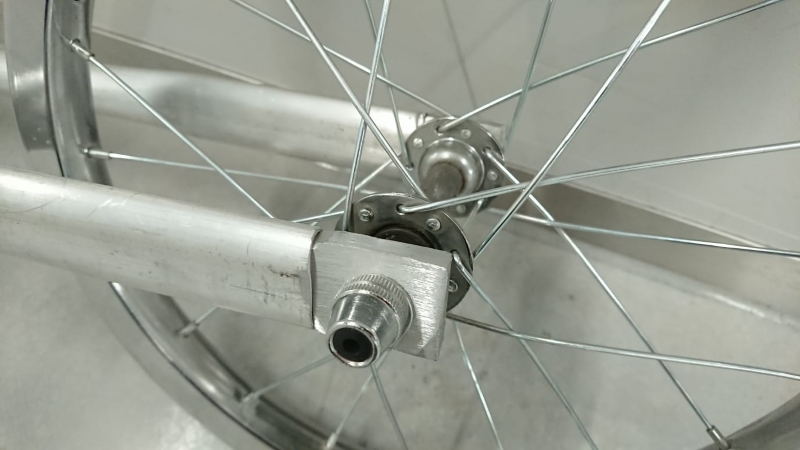

Runko on 25mm JAPP-putkea (alumiininen kaapelin suojaputki), joka on ruuvipenkissä puristettu päistään lyttyyn 10x30mm alumiinilatta sisällä. 6,5cm alumiinilatasta on hiottu puristetun putken sisään sopivaksi. Dropeissa on 10mm reikä, joka on avattu alaspäin. Lisäksi droppeja on hiottu kapeammaksi, jotta ne mahtuvat samaan aikaan hankittuun (305) etukiekkoon. Tällä hetkellä hyötypituus putken päihin on noin 69cm. Pitäisköhän tehdä pidempi?

Edit: Bob yakin hyötytilan pituus on 65 cm.
