Spectri (SpecBike tadpole trike) ja kangaskate

[janx]

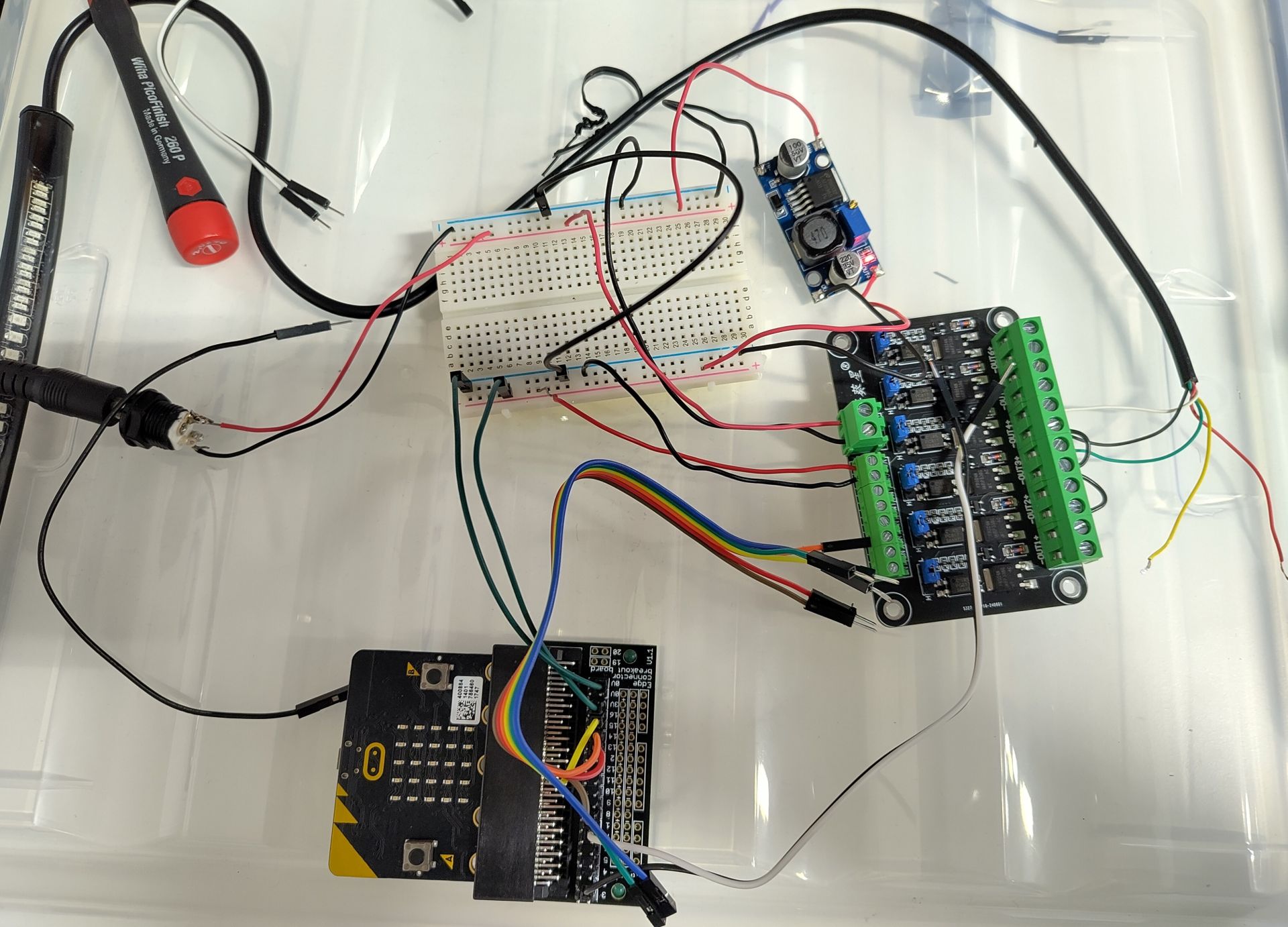

N-Mosfettikortti (3,3 Vdc versio) tuli. Koitan ehtiä sitä pian kytkemään ja saamaan ehkä jopa pyörään asti.

Kytkentäohje:

01-14-2026, 20-46-44.png (1.06 MiB) Katsottu 140 kertaa

• 1 VCC: Kytke (3.3 Vdc) virtalähteen positiivinen napa.
• 2 GND: Kytke (3.3 Vdc) virtalähteen negatiivinen napa, joka on maadoitettava yhdessä signaaliliittimen kanssa.
• 3 IN1-IN6: Kytke mikrokontrollerin tai PLC:n IO-porttiin.
• 4. H/L-hyppyjohdin: H on korkea taso, L on matala taso ja keskimmäinen on yhteinen napa.
• 5 VIN: Kuormapuolen virtalähteen DC positiivinen taso.
  GND: Kuormapuolen virtalähteen DC negatiivinen napa.
• 6. Kytke kuormaliittimet OUT1-OUT6 kuormalaitteen positiiviseen napaan ja kuormaliittimen GND kuormalaitteen negatiiviseen napaan.

[janx]

Ei toimi fettikortti tässä sovelluksessa. Taitaa olla N-mosfettejä. Eli pätkitään miinusta ja sehän ei nyt käy.

Edit: Ei varmaan vaan on. LR024N on N-kanavainen mosfetti. Eikä myyjä sitten viitsinyt sitä ilmoittaa ilmoituksessa.

[Vilijami]

Eikä myyjä sitten viitsinyt sitä ilmoittaa ilmoituksessa.

Eipä ne myyntihetkellä aina muista
